怎么避免800吨液压机冲压加工汽车覆盖件起皱？
800吨汽车覆盖件液压机加工的汽车覆盖件是指覆盖发动机、底盘，构成驾驶室、车身的金属薄板制成的空间形状的表面或内部零件。按功能和部位可分为外部覆盖件、内部覆盖件和骨架覆盖件三类。它们在工艺设计、模具加工、设备选择及质量控制（尺寸公差、形状精度、零件刚度、表面质量）等方面都具有与一般冲压零件不同的特点。
对于形状较为复杂的大型汽车覆盖件拉延成形：工序通常采用10000～20000kN宽台而双动液压机，而其他成形工序均采用宽台面单动压力机。汽车覆盖件成形均为批量较大的生产，为了提高生产效率、稳定生产质量，一般采用冲压生产线的方式进行生产。冲压生产线上的设备按工艺流程排布，即以双动压力机为首，3～5台单动压力机并其他辅助设备（上料、下料、传递、酬转等）共同组成。

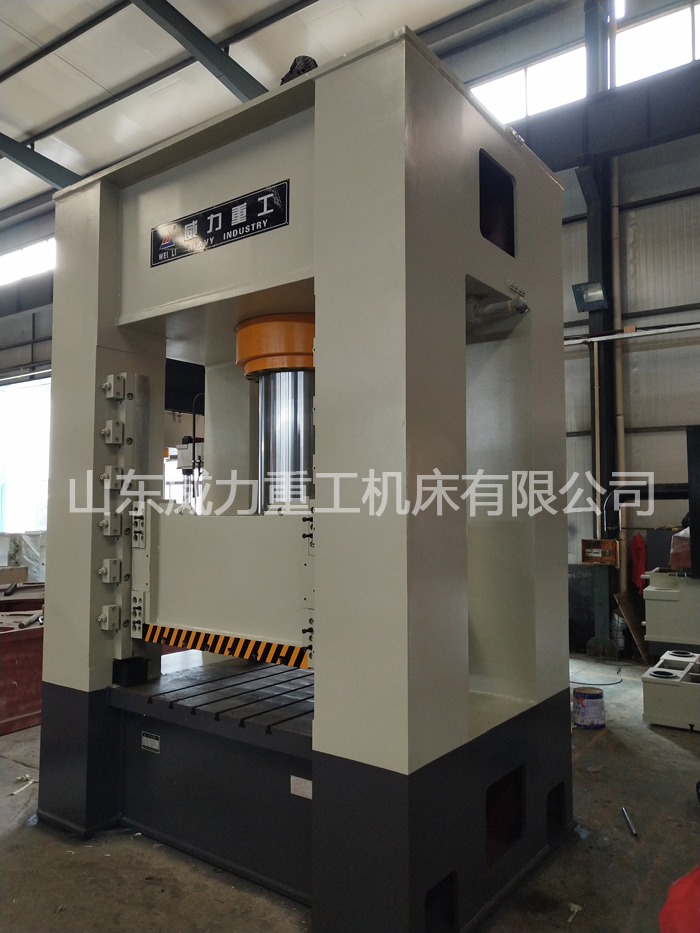

800吨液压机用于汽车覆盖件冲压
汽车车身外形是由许多轮廓尺寸较大且具有空间曲面形状的覆盖件焊接而成，因此对800吨汽车覆盖件液压机加工的覆盖件的尺寸精度和表面质量有较高要求。车身覆盖件要求表面平滑、按线清晰，不允许有皱纹、划伤、拉毛等表面缺陷，此外还要求具有足够的刚性和尺寸稳定性。车身表面质量的好坏取决于覆盖件拉伸的结果，而拉伸模是拉出合格覆盖件的关键。由于影响拉伸件质量的因索主要是起皱、开裂、拉毛和回弹，所以从编制冲压工艺到模具设计都必须认真考虑。模具制造完毕，在拉伸模调试过程中，还必须对拉伸件的起皱和开裂现象进行仔细分析与研究，并采取相应的措施。
主要原因有以下几个方面：
(1)拉伸模设计工艺性是否合理。
(2)模具加工质量(表面精度、硬度等)引起的问题。
(3)800吨汽车覆盖件液压机精度(滑块平行度等)。
(4)板料质量(厚度超差)。

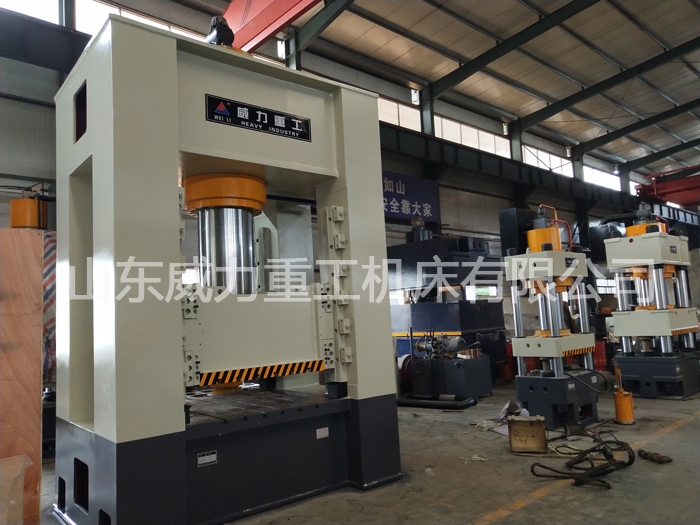

山东威力重工专业加工汽车覆盖件液压机
起皱和开裂
拉伸件的工艺性是编制覆盖件冲压工艺首先要考虑的问题，只有设计出一个合理的、工艺性好的拉伸件，才能保证在拉伸过程中不起皱、不开裂或少起皱、少开裂。在设计拉伸件时不但要考虑冲压方向、冲压位置、压料面形状、拉伸筋的形状及配置、工艺补充部分等可变量的设计，还要合理地增加工艺补充部分，正确确定压料面。各可变量设计之间又有相辅相成的关系，如何协调各变量的关系．是成形技术的关键，要使之不但满足该工序的拉伸，还要满足该工序冲模设计和制造工艺的需要，并给下道熔边、翻边工序创造有利条件，一般应注意以下几个方面。
冲压方向的确定
零件的冲压方向是确定拉伸工艺首先要遇到的问题，它不但决定能否拉伸出满意的拉伸件，而且还影响到工艺补充部分的多少和压料面的形状。合理确定冲压方向应满足以下3方面的要求。
(1)保证凸模能够进入凹模。凹模右方下边的形状向外凸出，最凸出点超过凹模口尺寸，使凸模不能进入凹模，这个拉伸方向是不能进行拉伸的，必须改变拉伸方向，使凸模能够进入凹模。沿顺时针方向旋转一个角度．使凸棋能够进入凹模。
(2)使凸模接触毛坯的面积大。接触面越大，接触面与水平面的夹角越小．毛坯越不易发生局部应力过载而使零件产生破裂。材料在拉伸时贴模性能提高，容易获得完整的凸模形状，有利于提高零件的变形程度。
(3)压料面各部分进料阻力要均匀可靠。拉伸深度均匀是保证压料面各部分进料阻力均匀可靠的主要条件。而压料面各部分进料阻力均匀是确保拉伸件不起皱、不开裂的重要保证。
合理增加工艺补充圈分
为了实现800吨汽车覆盖件液压机拉伸，往往要在制件的基础上增加工艺补充部分，从而达到满意的拉伸效果。工艺补充的好坏是拉伸件设计水平的重要标志，合理的增加工艺补充部分应满足以下3方面的要求：
(1)该工序拉伸的要求。
(2)压料面的要求。
(3)拉伸后的修边和翻边工序的要求。
设计中应根据修边线的位置确定各工艺补充部分的尺寸，特别是凹模R圆角处，因凹模圆角部分对抗伸毛坯进料阻力影响很大，直接关系到拉伸件的起皱或开裂，所以取值要合理。工艺补充部分的凹模圆角半径一般取8-10mm，在能够拉出满意的拉伸件的条件下，尽可能减少工艺补充部分，但必要时还要有意增加工艺补充(如凹槽、斜槽、凸筋等)。如果在设计拉伸件时，经过仔细分析，已考虑到某一部分(形状变化急剧的部分)在拉伸时有多余的金属，材料易流动，可能会产生起皱，那么工艺人员就要有意在这部分的工艺补充上加凹槽或凸筋等，使多余的金属在拉伸过程中流到凹模或凸筋中，充分吸收多余的材料，使拉伸不易起皱。同时加凹攒时要考虑到修边容易去掉，这个方法可有效地耀决拉伸起皱问题。
正确配定压料面的形状
压料面是工艺补充的一部分，在增加工艺补充时必须正确确定压料面的形状，使压料面各部分进料阻力均匀可靠。要做到这一点，必须要保证拉伸深度均匀，因为只有在压料圈将拉伸毛坯压紧在凹模压料面上，不形成皱纹或折痕，才能保证拉伸件不皱不裂。在确定压料面时要尽量降低拉伸深度，使形面乎绥，还一定要保证压料面展开长度比凸模展开长度短，材料才能产生拉伸。如果压料面展开长度比凸模长，拉伸时可能会形成波纹或起皱。如果800吨汽车覆盖件液压机压料面是覆盖件本身的凸缘部分，则凹模圆角半径只要根据具体情况确定，因覆盖件圆角半径一般都比较小，直接作为凹模圆角半径不易拉伸，必须加大才不会导致拉伸时起皱或破裂。加大后的圆角，可通过后工序的整形达到产品要求。
增加工艺切口或冲工艺孔
覆盖件在拉伸过程中，800吨汽车覆盖件液压机拉伸较深的或有窗口反拉伸成形的零件易拉裂，可用增加工艺切口或工艺孔的方法来解决。增加的工艺孔或切口应保证不因材料流动不好，拉应力过小而形成波纹或起皱，故工艺切口或工艺孔必须放在拉应力员大的拐角处，工艺切口或工艺孔的位置、大小、数量和形状需要在调试拉伸模时试验确定。如东风8t平头柴油车例围外板拉伸模、东风EQ2102军用车的中支按外板拉伸模就是通过在反成形和拉伸深处的拐角处冲制工艺切口得到圆满解决的，保证了拉伸件的表面质量。工艺切口或工艺孔、凹槽应故在废料部分，最后将其修掉。
山东威力重工用于生产汽车覆盖件的型号主要有：800吨液压机，1000吨液压机，1200吨液压机，1500吨液压机，1600吨液压机，2000吨液压机，3000吨液压机，4000吨液压机等型号，四柱式和框架式都是常见的加工结构。山东威力为您加工的汽车型号以及，加工覆盖件大小，选择合适的液压机吨位，山东威力重工技术部选型热线：0632-5850029 18306370898（同微信）
山东威力重工用于生产汽车覆盖件的型号主要有：800吨液压机，1000吨液压机，1200吨液压机，1500吨液压机，1600吨液压机，2000吨液压机，3000吨液压机，4000吨液压机等型号，四柱式和框架式都是常见的加工结构。山东威力为您加工的汽车型号以及，加工覆盖件大小，选择合适的液压机吨位，山东威力重工技术部选型热线：0632-5850029 18306370898（同微信）
