200吨薄板拉伸液压机分为四柱式、框架式两种机型，主要用于金属板材的挤压、拉伸、冲裁、翻边、切边等工艺。200吨四柱式单动薄板拉伸液压机是金属板材拉伸成型常用机型，采用三梁四柱式结构设计，由机身，主缸，行程限位装置，润滑装置，液压动力系统及电气系统等组成，主机部分包括机身、主缸、压边装置、顶出缸及充液装置等组成。控制机构包括动力机构、上下限程装置、管路用电气箱等部分组成。根据拉伸深度的不同，分为下顶缸拉伸、液压垫拉伸等。本机为一台200吨四柱式薄板拉伸液压机，用于封头、不锈钢水槽、 不锈钢托盘、不锈钢锅碗瓢盆、汽车零部件、汽车覆盖件、压力容器盖的冲压拉伸成型。公司还可根据客户工艺需要设计定做双动薄板拉伸液压机，100吨-5000吨拉伸液压机按需定做。采购定做联系公司张经理：18306370898（可加微信）
工作原理：
200吨四柱式单动薄板拉伸液压机的动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。它是产生和分配工作液压而使主机实现各种动作的机构。电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发现讯件的指领下，使有关的电磁铁动作以完成规定的工艺动作循环。动力机构在电气装置的控制下，通过泵和油缸实现能量转换；通过各种液压阀实现能量调节；通过油箱、充液阀和管路实现能量的输送，驱动滑块、压边梁及顶出缸活塞运动。完成各种工艺动作的循环。

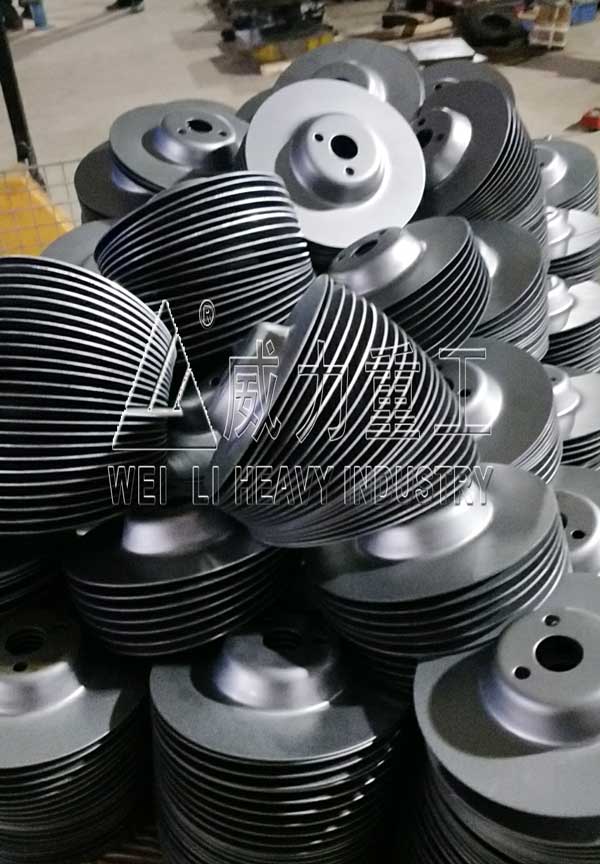

200吨四柱拉伸液压机的成型产品
性能特点：
200吨四柱式单动薄板拉伸液压机可采用数控技术进行比例控制、微动控制、同步控制、调频控制、PLC可编程序控制、触摸屏数显等，可对压力、速度、行程等相关参数进行设定和显示，实现人机对话，并可存贮多套产品模具和加工工艺，产品技术与同行业厂家同步。适用于所在深、浅拉伸工艺，也可用于弯曲、翻边、冲裁落料等工艺。特别适对该设备的液压、电气系统进行更新改造。包括设计、制造、指导安装和负责调试。200吨四柱式单动薄板拉伸液压机液压电气系统是液压机中复杂的一种。它包括拉伸、压边、液压垫、顶出、移动工作台等多种动作要求，并有独立的过滤和润滑系统。200吨四柱式单动薄板拉伸液压机采用新型油缸密封元件，可靠性高、寿命长；移动工作台，方便模具更换；拉伸、压边滑块可通过定位销联为一体，实现单动工艺动作机液一体化安全装置，如油缸下腔支承回路，油缸上下腔互锁回路等安全性优越；进口PLC控制，工作灵敏高。本机器具有调整、手动和半自动三种工作方式。半自动工作方式中根据压制工艺要求，又分为“有顶出工艺”、“无顶出工艺”和“拉伸工艺”三种工艺动作。
可选配附件：.冲裁缓冲装置.滑块比例调速装置. 压边滑块比例调速装置. 光幕安全保护装置.油冷却装置模具保护装置. 位移传感装置. 触摸式工业显示屏. 打料装置(液压式或机械式) .换模用浮动导轨和滚动架模具快速夹紧机构.润滑装置。

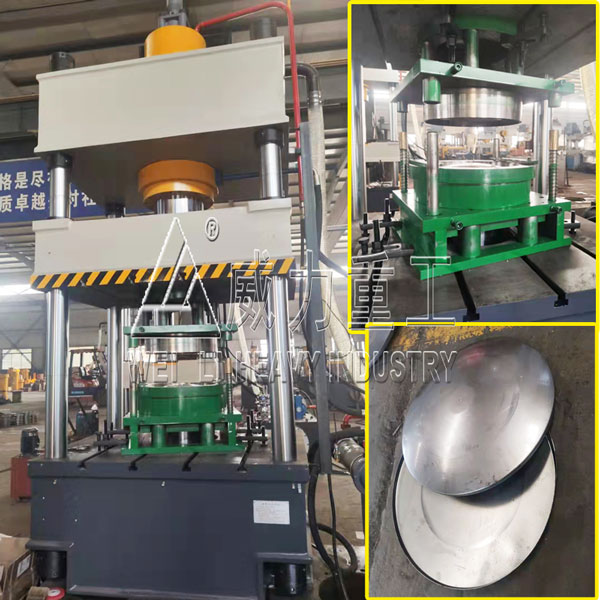

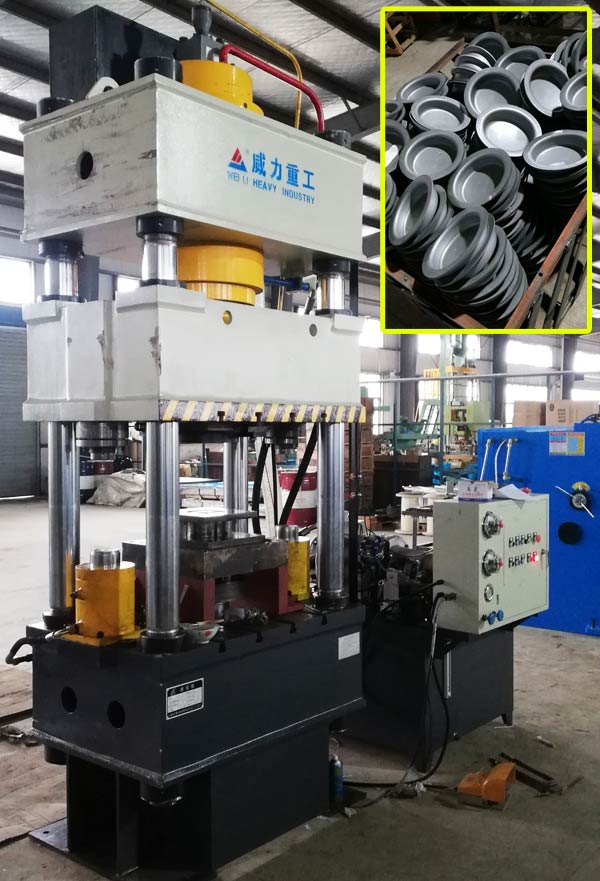

200吨四柱式单动薄板拉伸液压机
用途：
为日常用具，金属制品，家具，汽摩配件，五金配件，管道行业 拉伸设备。为大小铝制品厂，不锈钢制品 厂的铝质薄板拉伸和铝制品的 成形及不锈钢制品的 成形。拉伸用途非常广泛，比如相框、灯罩、餐具、标牌、琐具、汽车配件、表壳、表 带、眼镜框架及五金零件等。在实际的生产过程中。对系统的各个原件的配置要求高，对产品的精度也相对好，生产技术较难。
200吨四柱式单动薄板拉伸液压机靠快速油缸产生压力，完成浅拉深，成型，翻边，弯曲、翻边、挤压、成型、以及校正、压装等操作，对不锈钢制品厂的铝 质薄板拉伸和铝制品的 成形及不锈钢制品的正反拉伸成形。

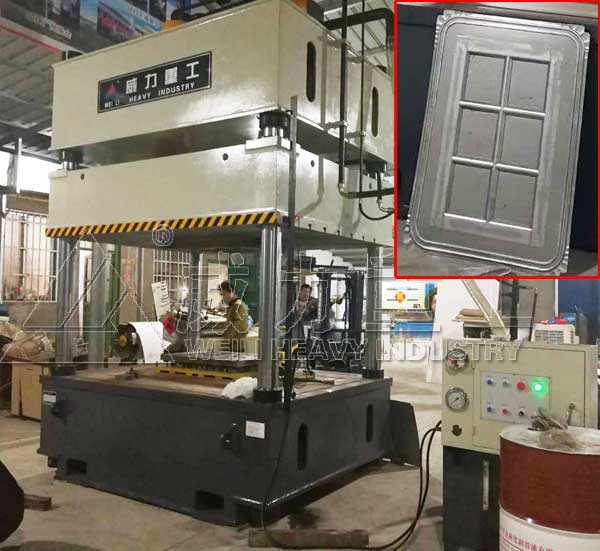

200吨不锈钢橱柜门拉伸液压机
技术参数：
| 技术参数Specifications | 单位Unit | 型号model | |
| 200 | |||
| 公称力Rated pressure | KN | 2000 | |
| 液压垫力Cushion force | KN | 600 | |
| 液体Zui大工作压力边力Max workong hydraulic pressure | Mpa | 25 | |
| 滑块行程Slide stravel | mm | 700 | |
| 液压垫行程Cushion stroke | mm | 260 | |
| 滑块下平面至工作台面Zui大距离Destance between down-flat of slide and WorktabIe | mm | 1100 | |
|
滑块行程速度 Speed of slide |
空载下行Empty descending | mm/s | 100 |
| 工作Pressing | mm/s | 12 | |
| 回程return | mm/s | 52 | |
| 工作台有效尺寸Effective area of table | 左右L-R | mm | 900 |
| 前后F-B | mm | 900 | |
| 液压垫尺寸Overall dimensions of machine | 左右L-R | mm | 700 |
| 前后F-B | mm | 600 | |
| 电机总功率Motor power | KW | 15 | |
| 重量Weight | KG | 13200 | |
