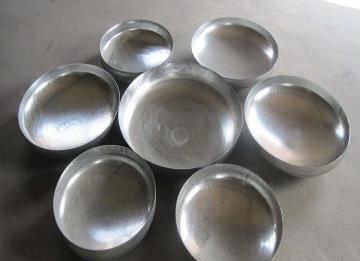

封头拉伸机根据封头材质，尺寸，有多种机型供选择，常用的有三梁四柱液压机带液压垫的封头拉伸成型液压机、四梁四柱液压机带压边缸的封头拉伸液压机、组成框架式封头液压机等，山东威力重工多种机型都可为客户设计定做。这台500吨封头拉伸成型液压机就是选用四梁四柱带压边缸的结构，这种结构的封头液压机拉伸效果好，带压边缸可防止产品起皱。

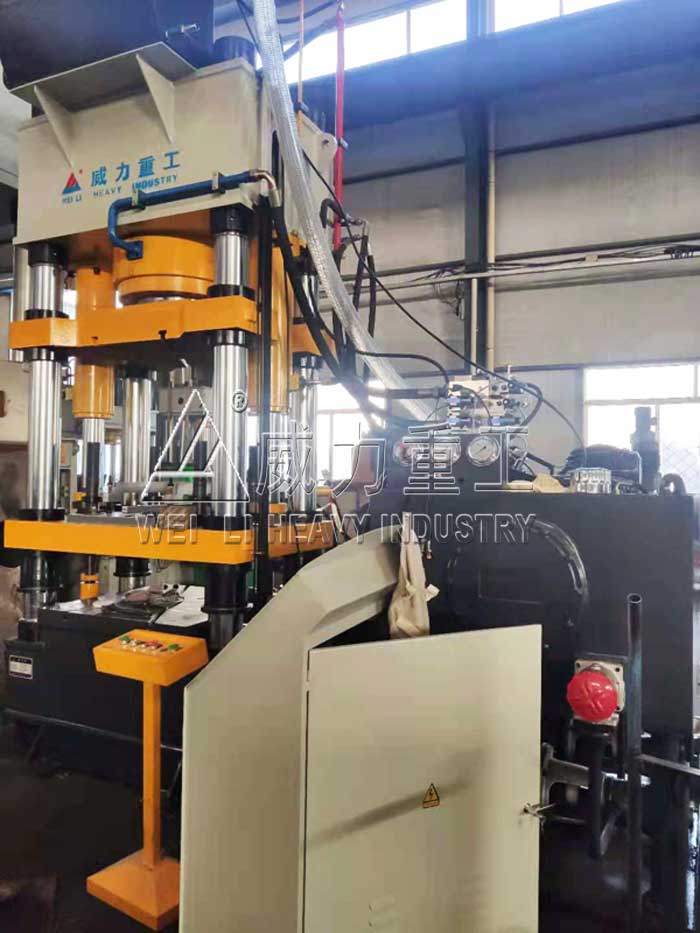

500吨四梁四柱液压机
500吨封头拉伸成型液压机组成结构包括：机架、设置于机架上的四个立柱、固定设置在立柱上的上横梁和下横梁,上横梁和下横梁之间设有能沿着立柱上下移动的拉伸滑块和压边滑块,压边滑块位于拉伸滑块下方,上横梁上中间设有拉伸液压缸,拉伸液压缸的活塞杆下端连接拉伸滑块的上端,拉伸滑块上设置有至少两个压边液压缸,压边液压缸的活塞杆下端连接压边滑块的上端,压边滑块中间设有上下贯通的孔,压边滑块的孔中设置有模圈装置,模圈装置下端设置压边圈,拉伸滑块下端中间设置有承压筒,承压筒下端穿过模圈装置中间的模圈孔中,承压筒下端连接上模。500吨封头拉伸成型液压机压边力调节方便、上模及压边圈更换方便、成本低、工作效率高。
500吨封头拉伸成型液压机的工艺动作：该设备有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，拉伸动梁和压边动梁可一起快速下降，接 近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降而变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，拉伸动梁可实现保 压延时、卸压和快速回程，压边动梁相应也卸压和快速回程，然后液压垫和顶杆将工件顶出。封头拉伸液压机出来设置液压垫（顶出器）和顶杆外，还设有移动工作台，便于更换大型模具。500吨四柱液压机在拉伸封头时，，压边横梁快速下行，然后慢速加压，保压，拉伸油缸快速下行，接近工件时转为慢速压制拉伸，拉伸完毕时，拉伸油缸回程到上限位，压边横梁也回程到上限位。
500吨封头拉伸成型液压机由主机及控制机构两大部分组成。通过液压系统及电气装置起来构成一整体。主机部分包括机身、主缸、压边装置、顶出缸及充液装置等组成。控制机构包括动力机构、上下限程装置、管路用电气箱等部分组成。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。它是产生和分配工作液压而使主机实现各种动作的机构。电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发现讯件的指领下，使有关的电磁铁动作以完成规定的工艺动作循环。动力机构在电气装置的控制下，通过泵和油缸实现能量转换；通过各种液压阀实现能量调节；通过油箱、充液阀和管路实现能量的输送，驱动滑块、压边梁及顶出缸活塞运动。完成各种工艺动作的循环。500吨封头拉伸成型液压机具有调整、手动和半自动三种工作方式。
500吨封头拉伸成型液压机液压系统采用二通插装阀，电气系统采用PC程控器，操作方便可靠。适用金属薄板零件的拉伸成形、翻边、弯曲和冲压等工艺，也可用于一般压制工艺。具有空程速度快，拉伸速度及压边力可调等特点，是拉伸薄板制品的理想设备。
500吨封头拉伸成型液压机仅供参考
|
项 目
|
500/800
|
|
总压制力
|
8000
|
|
拉伸滑块拉伸力
|
5000
|
|
压边滑块压边力
|
3000
|
|
液压垫力
|
2000
|
|
拉伸滑块回程力
|
700
|
|
压边滑块回程力
|
700
|
|
液压垫顶出力
|
630
|
|
液体zui大工作压力
|
25
|
|
拉伸滑块距工作台面zui大距离
|
2000
|
|
压边滑块距工作台面zui大距离
|
2000
|
|
拉伸滑块zui大行程
|
1100
|
|
压边滑块zui大行程
|
1100
|
|
液压垫行程
|
350
|
|
压边滑块尺寸
|
3000×2000
|
|
液压垫尺寸
|
2300×1400
|
|
拉伸滑块
有效尺寸
|
左右
|
2300
|
|
前后
|
1400
|
|
工作台有效尺寸
|
左右
|
3000
|
|
前后
|
2000
|
|
拉伸滑块速度
|
快速下行
|
300
|
|
拉伸下行
|
10～45
|
|
回程
|
200
|
|
压边滑块速度
|
快下
|
300
|
|
工作
|
10～45
|
|
回程
|
200
|
|
电机总功率
|
160
|
|
全机重量
|
160
|
|
|
