单臂式液压机又称单柱液压机，由其机身结构来定，为C型开式结构机身设计，是一款结构比较简单、功能齐全的压力设备。采用埋弧焊焊接，焊接后通过振动处理，以保证机身的不变形程度。液压系统布置在机身内，按钮集中控制，可实现调整、手动、半自动操作方式，操作方便。工作压力行程可在规定范围内调节。用途十分广泛，适用于轴类零件、型材的校正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作。C型单臂式液压机用途广泛，根据用途不同，选用单臂液压机的型号不同，那么C型单臂式液压机型号都有哪些呢？

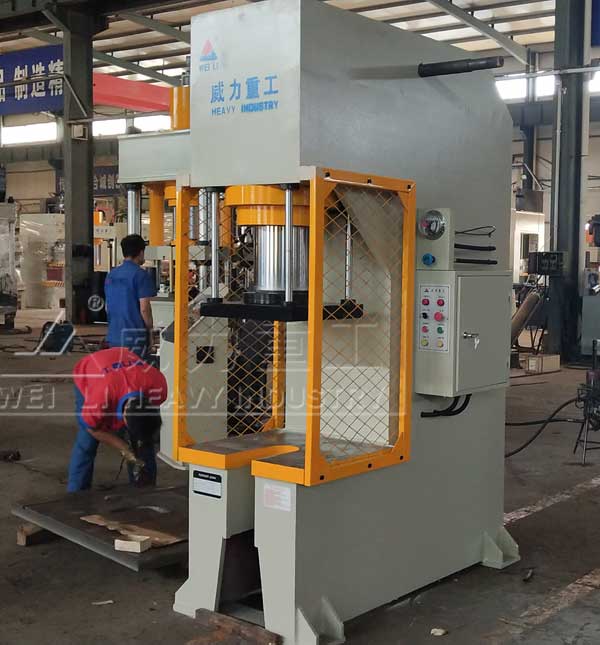

315吨C型单臂液压机
C型单臂式液压机的型号介绍：
| 型号 | 单位 | 10T | 16T | 25T | 40T | 63T | 100T | 160T | 200T | 250T | 315T | 400T | 500T | |
| 公称力 | KN | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | |
| 液体最大工作压力 | MPa | 8.1 | 13 | 20.3 | 22.6 | 24.7 | 26.3 | 26 | 25 | 26 | 25 | 25 | 25 | |
| 滑块下平面距工作台最大距离 | mm | 500 | 500 | 550 | 600 | 630 | 800 | 1000 | 1000 | 1000 | 1100 | 1200 | 1300 | |
| 滑块最大行程 | mm | 300 | 350 | 350 | 400 | 500 | 500 | 500 | 600 | 600 | 700 | 700 | 700 | |
| 滑块下行速度 | mm/s | 48 | 48 | 48 | 33 | 37 | 40 | 24 | 25 | 23 | 23 | 23 | 20 | |
| 滑块回程速度 | mm/s | 81 | 100 | 100 | 73 | 72 | 93 | 93 | 50 | 55 | 55 | 55 | 55 | |
| 喉深 | mm | 250 | 280 | 300 | 320 | 350 | 350 | 350 | 350 | 360 | 400 | 600 | 700 | |
| 工作台尺寸 | 前后 | mm | 430 | 500 | 500 | 550 | 600 | 600 | 650 | 660 | 660 | 750 | 1200 | 1350 |
| 左右 | mm | 550 | 500 | 500 | 600 | 600 | 600 | 700 | 800 | 800 | 1200 | 1400 | 1500 | |
| 工作台距地面高度 | mm | 700 | 710 | 710 | 650 | 650 | 730 | 750 | 710 | 710 | 800 | 800 | 850 | |
| 落料孔径 | mm | 80 | 100 | 100 | 100 | 140 | 140 | 200 | 200 | 200 | / | / | / | |
| 电机功率 | kw | 4 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 22 | 22 | 37 |
400吨C型单臂式液压机
C型单臂式液压机的组成特点：
1、主机
C型单臂式液压机的主机由机体、滑块、工作台面、调节螺母及锁紧螺母等组成，机身为骨架，由45号钢板焊接而成，滑块固定在油缸活塞杆前段，通过油缸工作促使滑块做上下运动；工作台面是根据工件大小而定，一般都有T型槽，方便更换和紧固模具。
2、泵站
C型单臂式液压机设备液压泵站由油箱、液压阀、液压泵、电机、插装阀等组成，泵站固定在C型单臂式液压机内部，方便移动，设备发货后用户可直接使用，不需要在安装和调试。采用插装集成式液压系统，运行灵敏、可靠;油箱由钢板焊接而成，为封闭式，吸油区和回油区分开，并且有清洗窗口和放油阀门;为保证设备的稳定性，我们还会加装过滤器和冷却器，保证液压油干净、温度正常。
3、电气系统
C型单臂式液压机采用独立控制柜，控制柜内加装空气开关、继电器等电器控制系统，通过程序实现各种报警信号、限位开关与动作实现程序联锁，为方便操作，采用面板集中控制，您可通过上面的操作按钮和选择开关来操作。
4、光电保护装置
在C型单臂式液压机可在开口地方加装光栅安全防护装置，如果有人或其他物体靠近工作空间内，光栅就会发出信号，使设备停止运行。
5、保压装置
当C型单臂式液压机用于成型工艺时，才会用到这个功能;当粉料成型后，为保证其成型强度，我们还需要对成品保压5-8s。
6、电气系统
C型单臂式液压机的电气系统由控制柜和限位开关组成，对于安全要求比较高的客户，还需要增加光栅安全防护装置，可有效避免设备压伤人员事故的出现。
100吨单臂式液压机
C型单臂式液压机的安装及调试：
1、主机安装
C型单臂式液压机是由主机、液压站和控制系统三大部分整体装运出厂，随机出厂的有使用说明书、产品合格证。C型单臂式液压机到厂后，安装调试方法要正确并注意安全。 机器安装在混凝土基础上，校正水平安装好地角螺丝，油缸与控制部分的油管已连接好。由于运输愿因，检查各紧固部分是否有松动现象。 油箱内已注入过滤的46#抗磨液压油〔以后更换加至液位计三分之二高度〕，液压泵下体注满46#抗磨液压油，检察电器设备是否完好、电线接头是否松动，然后接通电源。
500吨单臂式液压机
2、控制系统安装
2.1、将电源线接入到控制柜内L1、L2、L3、N端子(L1、L2、L3为火线，N为零线);
2.2、关掉车间电源将三根火线接到控制柜内;
2.3、打开总闸查看电压表指示是否低于450V;
2.4、点动试验电机的正反转若反转请调相;
2.5、点动试验液压部分正反向若反向请调整。
3、C型单臂式液压机试机：
3. 1、操作者必须首先了解C型单臂式液压机的原理结构性能，并按照使用说明书试机;
3.2、接通电源后，起动一下电机，观察其旋向是否正确;
3.3、起动电机，空载试机，按下降或上升按钮使活塞杆作上、下行程数次〔每次不得超越本机最大行程〕排出系统内的空气;
3. 4、负荷试机应逐级提高，每次试压后应检查各连接部分是否有松动现象，待机器调整正常以后即可投入生产。
4、注意事项
4.1、电器应有接地;
4.2、C型单臂式液压机在运转时不能校正模具;
4.3、油液为46#抗磨液压油，并经80～100目铜丝过滤后使用，第一次更油时间不得超过两个月为宜，以后每六个月左右更油一次;
4.4、C型单臂式液压机严禁过载超压使用，液体最高压力为31.5mpa.;
4.5、在试车和生产时如果发现异常情况应立即停机检察;
4.6、工作时，工件放置位置偏心小于10毫米。
160吨C型单臂式液压机
C型单臂式液压机具有结构刚性好，导向性能好，速度快等特点；方便的手动调整机构，既可调整压头或上工作台在行程中任意位置压制，也可在设计行程内任意调整快进和工进行程的长短。C型单臂式液压机型号多样，本机具有外型美观，操作方便，可扩宽工作范围，利用三面空间，加长液压缸行程（可选装）。采购定做高质量、高性价比C型单臂式液压机，可咨询公司张经理：18306370898（可加微信）
