1000吨电动汽车壳薄板成型拉伸机工作原理与动作？
1000吨电动汽车壳薄板成型拉伸机也称1000吨拉伸液压机，分为单动薄板拉伸液压机、双动薄板拉伸液压机等多种，从结构上看有四柱式拉伸机、框架式拉伸机。。拉伸机在一个工作循环中的动作顺序：①主油缸快速下行。②主缸慢速下行。③拉伸，压边缸随活动横梁下行。④保压、泄压。⑤主缸快速上行，退料缸顶出，压边缸延时上行。⑥主缸返回到位停，退料缸停，压边缸到位停。工作原理：有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后， 拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。

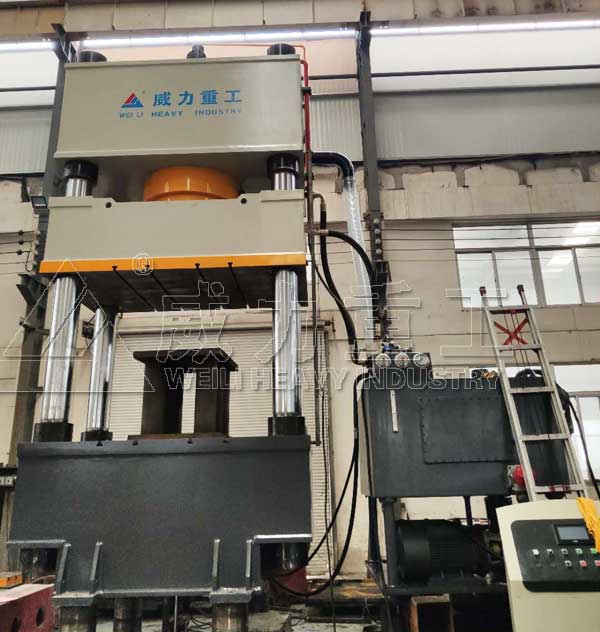

1000吨汽车壳体拉伸成型液压机
1000吨电动汽车壳薄板成型拉伸机为四柱式结构，拉伸精度可控。具有液压泵站和电气控制系统。液压控制采用插装阀集成系统，结构紧凑、动作稳定、密封性能好、安装维修方便。液压采用数显电接点压力表显示，并可根据需要在允许范围内任意设定液压上限。电气系统采用按钮集中控制，并设有点动、半自动两种操作模式。1000吨拉伸机可选配附件：移动工作台；滑块比例调整调压装置；液压垫比例调压装置；冲裁缓冲装置；光幕安全保护装置；油加热或冷却装置；触摸式工业显示屏；位移传感装置；换模用浮动导轨和滚动托架；不回收式立柱润滑装置；模具照明灯。
电动汽车壳薄板拉伸的变形过程：
用座标网格试验法分析。拉深时压边圈先把中板毛坯压紧，凸模下行，强迫位于压边圈下的材料（凸缘部分）产生塑性变形而流进凸凹模间隙形成圆筒侧壁。观察拉深后的网格发现：底部网格基本保持不变，筒壁部分发生较大变化。
1. 原间格相等的同心圆成了长度相等，间距增大的圆周线，越接近筒口，间距增大。
2. 原分度相等的辐射线变成垂直的平行线，而且间距相等。
3. 凸缘材料发生径向伸长变形和切向压缩变形
总结：拉深材料的变形主要发生在凸缘部分，拉深变形的过程实质上是凸缘处的材料在径向拉应力和切向压应力的作用下产生塑性变形，凸缘不断收缩而转化为筒壁的过程，这种变形程度在凸缘的外缘为大。
拉伸液压机应用案例
拉伸液压机在汽车车身覆盖件中的应用：
引擎盖板，车顶盖，左、右车侧围，前、后车门，前、后、左、右翼子板，行礼箱盖板，发动机前支撑板，发动机前裙板，前围上盖板，后围板，后围上盖板，前裙板，前框架，前翼子板，车轮挡泥板、后翼子板、后围板、行李仓盖，后围上盖板、顶盖、前围侧板、前围板、前围上盖板、前挡泥板、发动机罩。山东威力重工机床有限公司可根据汽车拉伸件的不同，量身打造不同结构需求的汽车覆盖件拉伸液压机，了解更多设备信息，咨询张经理：18306370898（可加微信）

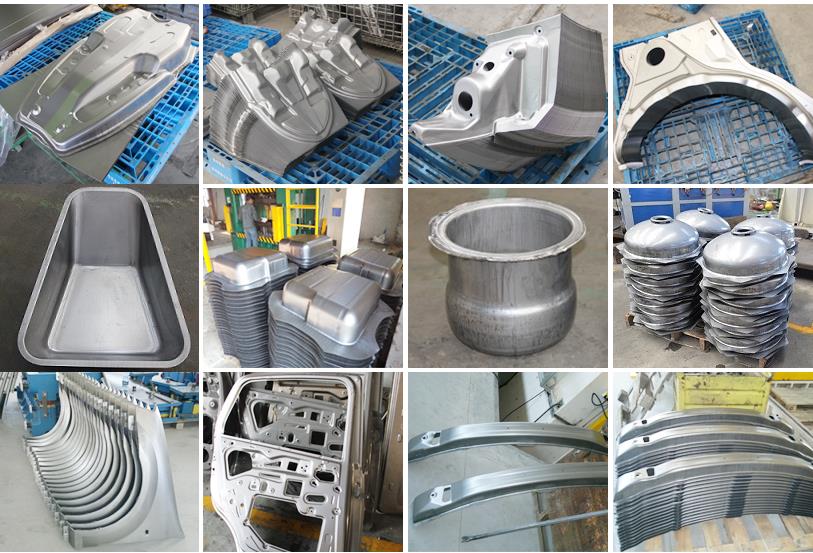

汽车顶棚冲压拉伸成型件
