砂轮成型液压机是磨料制品成型机中常用的一款，也粉末成型液压机的一种应用。该设备还可以压制陶瓷砂轮、树脂切割砂轮、树脂金刚石砂轮及金刚石锯片等。山东威力重工机床有限设计生产有3500吨大型砂轮成型机，采用。采用四柱下压式结构，体积小、压力大、耗能低、操作及维修方便等特点。配备适当辅机及加热装置。砂轮成型所需液压机吨位100吨-5000吨公司均可设计生产。跟着山东威力重工一起了解下该设备的结构特点是怎样的以及该设备模压生产砂轮的工艺。
砂轮成型液压机
3150吨砂轮成型液压机(3150吨液压机)设有快速油缸，结构简单、动作灵敏可靠、操作安全方便，可实现点动调整和半自动工作两种操作方式。半自动工作中，活动工作台可完成快速下行、慢速靠模、加压、自动回程和回程停止整个工作循环。模具使用寿命长，能耗低。采用导轨导向，保证压制精度。它由多个回转工位组成并分布在回转工作台上，工作台绕油压机立柱回转，各工位由工业控制器集中控制，同步完成砂轮的成型作业。
砂轮液压机适用领域：本系列压机适用于磨料制品的压制成型工艺和其它压制成形工艺，如陶瓷和树脂结合剂砂轮等。
模压成型砂轮工艺包括：
模压成型砂轮工艺包括：
1)、尺寸链计算得砂轮成型压制高度H；
2)、制作高度等于砂轮成型压制高度H的标准块；
3)、定位与布局：取3块以上标准块，置于3150吨砂轮成型液压机(3150吨液压机)的下压板上，使其绕砂轮成型模具的中心或轴线在周向上均布；
4)、压制使砂轮模压成型。

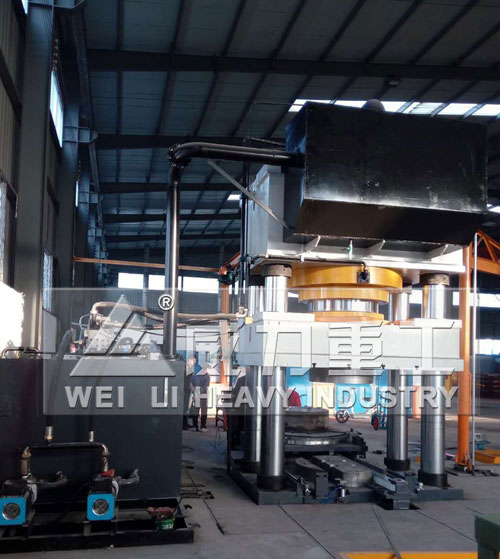

3150吨砂轮成型液压机使用现场
3150吨砂轮成型液压机(3150吨液压机模压砂轮成型工艺特点：
3150吨砂轮成型液压机使用现场
3150吨砂轮成型液压机(3150吨液压机模压砂轮成型工艺特点：
3150吨砂轮成型液压机工艺过程为将磨料（金刚石或刚玉砂等）与粘结剂放入模具中，布料均匀后（一般采用转盘使模具回转来均匀布料），主工作缸活塞推动活动横梁下行，当加压达到预定的压力（定压压制）或预定的行程（定程压制）后，保压一段时间，然后卸压回程，顶出缸将成品顶出。
为了提高生产率，在3150吨砂轮成型液压机(3150吨液压机)主机旁分设左、右两个辅机座，上有直线往复运动的小车，小车上有回转盘及模具，在主机外的辅机座上投料后，电动机带动转盘旋转，布料均匀后，驱动液压缸将小车推入主机内，小车车体的四角装有4个车轮，进入主机后，小车的4个车轮落于浮动机构上。当主机工作缸加压时，小车浮动下行，小车的底盘与主机工作台垫板接触，承受全部压力。3150吨砂轮成型液压机(3150吨液压机)主机工作缸一卸压，浮动机构即将小车浮起，以便其滚动移出，在辅机座上将成品顶出。左、右两个辅机座上的小车交替进入主机，投料、布料及顶出工序均在辅机座上进行，不占主机的机动时间。
3150吨砂轮成型液压机(3150吨液压机)模压成型砂轮的方法，是利用机械过定位原理，在砂轮成型过程中，通过标准块的设置增加3150吨砂轮成型液压机上下压板间的重复约束，限制压板的变形和位移，从而提高了3150吨砂轮成型液压机工艺系统的刚性和压制砂轮的厚度精度，提高砂轮精度有效，砂轮压制成品率高、生产效率高，所得成型砂轮产品质量高且产品质量稳定；该模压成型方法工艺简单，操作方便，适合推广应用。
