1200吨封头拉伸机(封头液压机)工作原理及调节

作者：四柱液压机添加时间：2021-10-21 11:05 文章出处：【www.yeyaji7.com】

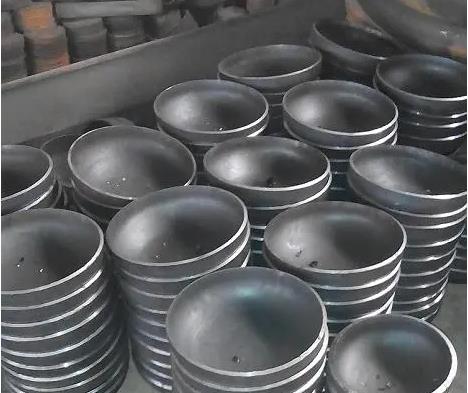

1200吨封头拉伸机(椭圆封头液压机)为三梁四柱式结构，主要由主机、拉伸缸、压边缸、液压系统、电气系统、润滑系统、冷却系统等部分组成。适用于各种水塔封头，罐体封头，蝶形封头，椭圆封头的拉伸成型工艺。可拉伸直径600mm--1000mm的各种封头。是山东威力重工主营热销产品之一，设计生产有封头冷压成型液压机、封头热压成型液压机等，吨位315吨-5500吨封头液压机设备，该设备各运行部件的行程、压力、速度在一定范围内均自力可调，满足封头拉伸成型件的需要。可根据用户需要配备打料装置、移动工作台、冲裁缓冲装置、光栅安全保护装置、人机界面等。

1200吨封头拉伸机(椭圆封头液压机)工作原理：

1200吨封头拉伸机(椭圆封头液压机)油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动，利用液压油来传递压力，液压油在密闭的容器中传递压力遵循帕斯卡定律。

1200吨封头拉伸机(椭圆封头液压机)液压系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成，动力机构采用油泵作为动力机构，一般为积式油泵；为了满足执行机构运动速度的要求，选用一个油泵或多个油泵；低压用齿轮泵；中压用叶片泵；高压用柱塞泵。

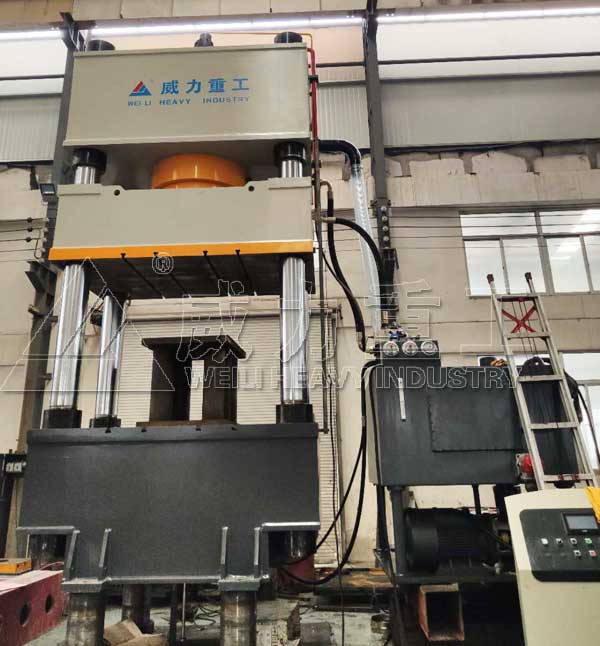

1200吨封头拉伸机

1200吨封头拉伸机的压力调整：

压力会随着液压油的流动而损失，当在直管中流动时，会因粘性摩擦而造成压力损失，1200吨封头拉伸机(椭圆封头液压机)中的局部压力损失；液压油流经弯头、接头、突变段、阀口、滤网等局部装置时，会产生涡流和强烈的紊流，造成压力损失；管道系统的总压力损失应为所有沿途压力损失和所有局部压力损失的总和，为了减少压力损失，可以降低流量，缩短管道长度，减少管道截面突变，提高内壁加工质量。为了使设备更好地发挥作用，在操作过程中需要调整压力。

1200吨封头拉伸机(椭圆封头液压机)主机包括上横梁、下横梁、立柱、螺母、拉伸滑块、压边滑块、移动工作台等。其机身通过16个螺母、四根立柱连接成具有足够刚度和强度的封闭结构，拉杆采用液压预紧方式紧固，确保整机刚性。上横梁内装有主油缸组件，拉伸滑块和压边滑块安装于上下梁之间，拉伸滑块上平面与主油缸组件通过螺栓连接，拉伸滑块下平面安装拉伸模具连接筒，连接筒由快换油缸夹紧，压边缸安装在拉伸滑块内，下端通过法兰连接压边滑块，压边滑块内安装有快换模圈装置。立柱与滑块的导向采用合金材料，硬度高，耐磨性好，导向精度高。1200吨封头拉伸机(椭圆封头液压机)为四柱式结构，确保平稳精度高，适应于各种高精密压装于成型。滑块于工作台平行精度极高，确保合模时没有间隙。液压系统采用知名品牌的保压阀，保压精度高。控制系统采用数控。所有位移，压力，时间，补压均采用数字控制，精准方便且故障率低。所生产出产品合格率大大提高，且更加有效的提高了工作效率。1200吨封头拉伸机(椭圆封头液压机)具有独立的电气控制系统，PLC控制，工作灵敏度可靠。采用按钮集中控制，具有调整、双手单次循环两种操作方式。通过移动操作面板选择，可实现定程、定压两种成型工艺，工作压力、行程可根据工艺需要在规定范围内可调。

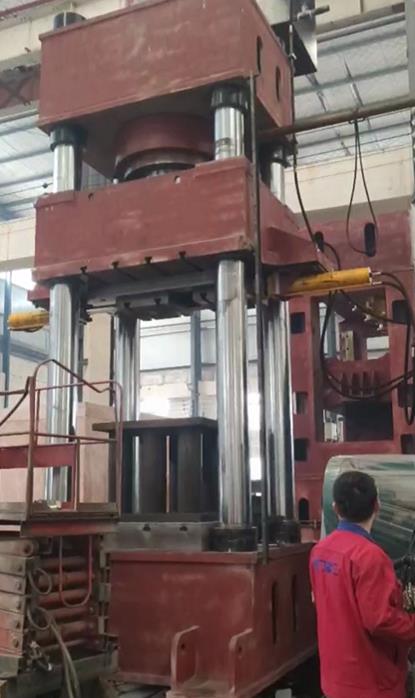

1200吨封头拉伸液压机

1200吨封头拉伸机(椭圆封头液压机)的系统压力不能高于泵的系统压力，主要取决于负载，负载是自动生成的，而不是调试的。给定压力应为设备正常运行时的最大压力值;降低溢流阀的压力，关闭节流阀和换向阀中间的泵出口，调试溢流阀，增加泵出口压力，直至达到要求值。大工作压力是公称压力，是一个固定的数字，油缸工作运动的最小压力为顶推力，油缸回位或后退的最小压力为回位力。工作流体的最大压力是用这个力除以液压机工作柱塞的总工作面积得到的。
