滕州3500吨液压机模压砂轮盘工艺流程
山东威力重工生产研发的3500吨液压机是一款多功能液压机产品，应用范围广，可根据您加工的工件，更换模具就可生产出不同的产品，本文主要介绍3500吨液压机加工砂轮工作流程，砂轮是磨削加工中最主要的一类磨具。砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。砂轮的特性主要是由磨料、力度、结合剂、硬度、组织、形状和尺寸等因素决定。山东威力重工为滕州本地客户定做了一款大型3500吨四柱液压机就是用于加工砂轮盘一次成型，
加工砂轮盘通常是选用四柱液压机产品，可加工不同尺寸的砂轮盘，这类产品加工砂轮盘模压时精度高，生产效率高，配合自动送料以及伺服装置，可完成自动化加工。

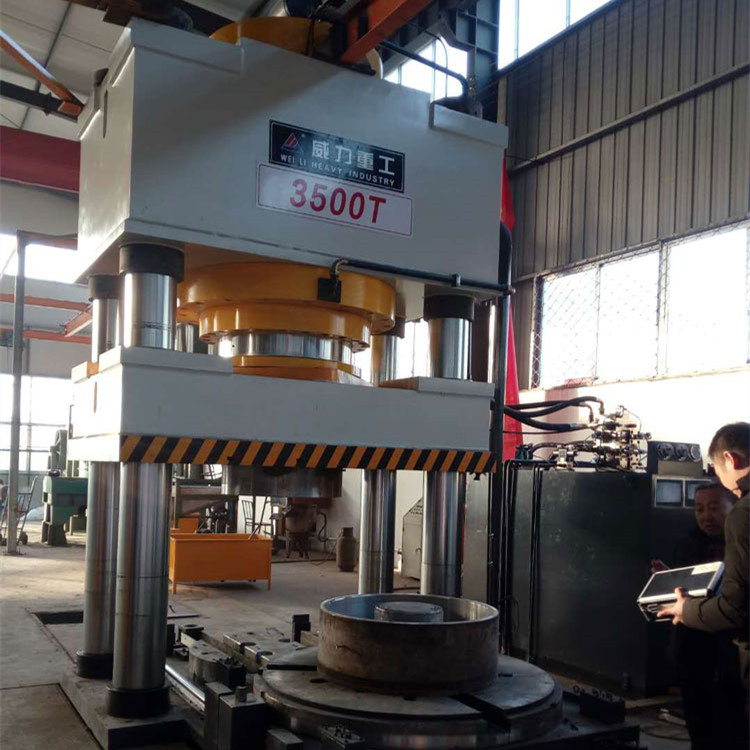

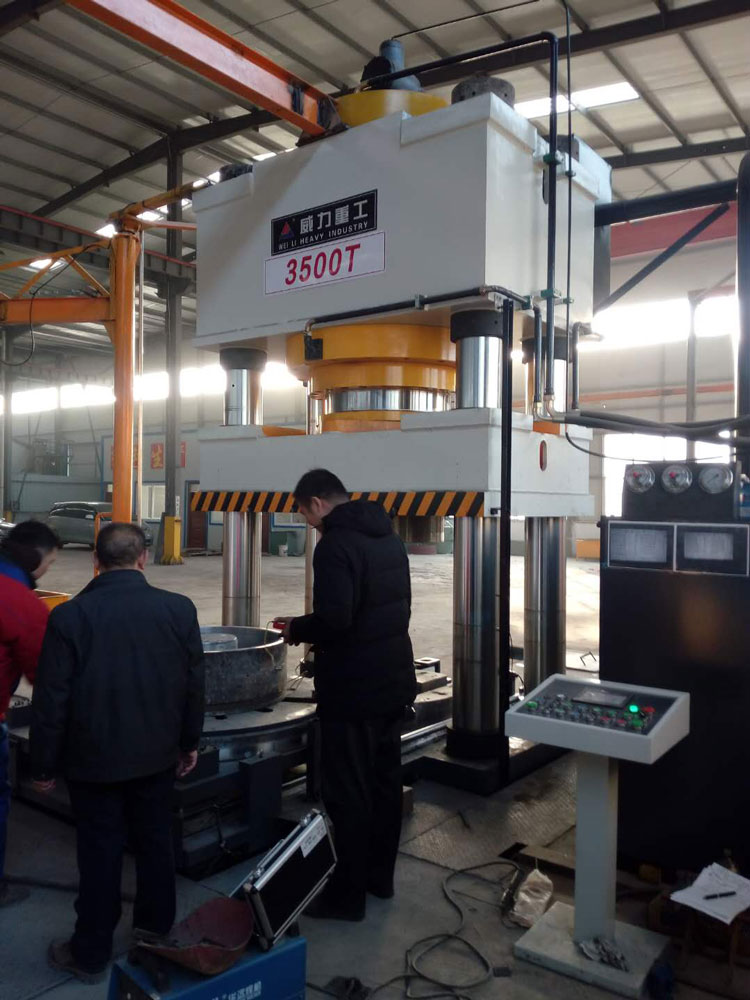

使用3500吨液压机模压砂轮流程
滕州3500吨砂轮成型液压机是专门用于制造机械、冶金、建材等各个行业广泛使用的各种尺寸的砂轮。磨料制品液压机的本体结构一般也为三梁四柱式。其工艺过程为将磨料（金刚石或刚玉砂等）与粘结剂放入模具中，布料均匀后（一般采用转盘使模具回转来均匀布料），主工作缸活塞推动活动横梁下行，当加压达到预定的压力（定压压制）或预定的行程（定程压制）后，保压一段时间，然后卸压回程，顶出缸将成品顶出。
为了提高生产率，在3500吨砂轮成型四柱液压机主机旁分设左、右两个辅机座，上有直线往复运动的小车，小车上有回转盘及模具，在主机外的辅机座上投料后，电动机带动转盘旋转，布料均匀后，驱动液压缸将小车推入主机内，小车车体的四角装有4个车轮，进入主机后，小车的4个车轮落于浮动机构上。当主机工作缸加压时，小车浮动下行，小车的底盘与主机工作台垫板接触，承受全部压力。主机工作缸一卸压，浮动机构即将小车浮起，以便其滚动移出，在辅机座上将成品顶出。左、右两个辅机座上的小车交替进入主机，投料、布料及顶出工序均在辅机座上进行，不占主机的机动时间。
山东威力重工各种型号砂轮盘液压机可定做
各种型号砂轮模压成型液压机技术参数：
| 公称力 | kN | 16 | 63 | 250 | 630 | 1000 | 1600 | 2500 | 4000 | 6300 | 10000 | 16000 | 35000 | 50000 | |
| 典型结构型式 | 三梁四柱式 | ||||||||||||||
| 成型砂轮最大直径 | mm | 35 | 70 | 150 | 200 | 250 | 350 | 450 | 500 | 750 | 900 | 1100 | 1600 | 2200 | |
| 滑块下平面至工作台面最大距离 | mm | 320 | 400 | 630 | 800 | 1000 | 1250 | ||||||||
| 滑块行程 | mm | 200 | 250 | 320 | 400 | 500 | 630 | ||||||||
| 工作台尺寸 | 左右 |
mm |
200 | 240 | 360 | 400 | 450 | 560 | 600 | 750 | 950 | 1120 | 1320 | 1900 | 2500 |
| 前后 | 200 | 240 | 360 | 400 | 450 | 560 | 600 | 750 | 950 | 1120 | 1320 | 1900 | 2500 | ||
| 工作台面距地面高度 | mm | （710） | （800） | ||||||||||||
| 滑块下行速度 | 空程 | mm/s | — | （50） | |||||||||||
| 低压 | （40） | （20） | （15） | （10） | （8） | （5） | （3） | ||||||||
| 高压 | >8 | 5~3 | 4~2 | 3~1 | 2~1 | 1.5~0.5 | |||||||||
| 滑块回程速度≥ | mm/s | （80） | （60） | ||||||||||||
| 模套浮动压力 | kN | — | （25） | （40） | （63） | （100） | （160） | （250） | （400） | （630） | |||||
| 模套浮动行程 | mm | — | （25） | （35） | （40） | ||||||||||
| 卸模顶出压力 | kN | — | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||||
| 转盘直径 | mm | — | 340 | 400 | 500 | 560 | 630 | 900 | 1060 | 1250 | 1800 | 2400 | |||
| 转盘转速 | 最大 |
r/ min |
— | 70 | 65 | 60 | 55 | 50 | 40 | 35 | 30 | 25 | 20 | ||
| 最小 | — | 50 | 45 | 40 | 35 | 30 | 25 | 20 | 15 | 10 | 5 | ||||
加工砂轮盘的工艺流程有以下8个步骤：
1、配料：按配方要求称量好所需要的各种原材料。
2、混料：按工艺要求把磨料以及其他各种材料按先后顺序，及时间要求混合为成型料的过程。
3、成型：使用3500吨液压机和模具将成型料压制成所需要形状的砂轮毛坯的过程。
4、干燥：分为自然环境下的自然干燥和人工加热方式的人工干燥，以及两者并用的连续干燥。
5、烧成：在这个过程中，陶瓷砂轮叫烧结；树脂砂轮叫硬化；橡胶砂轮叫硫化。整个过程由曲 线变化的升温、恒温、冷却的温度变化完成的。
6、加工：用车床或磨床将烧后胚体的外圆、平面、孔径加工为成品的过程。有的还需要灌孔和渗硫、侵蜡等等。
7、检验、盖章：对产品的外观、尺寸、硬度、平衡、强度等要进行严格的检验，使之符合标准的要求，并对合格的产品加盖标准要求的印章，以及按批次打印产品合格证。
8、包装入库：对合格的产品按要求进行包装，然后入库保管。

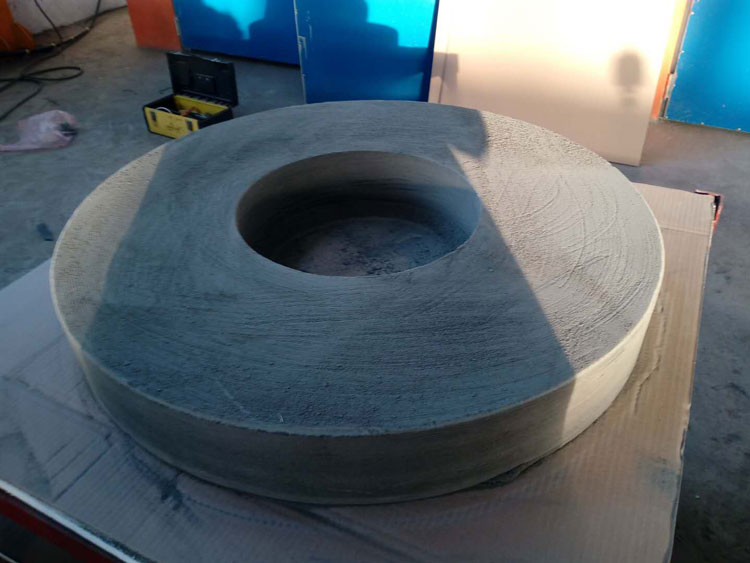

一次成型的砂轮盘
砂轮盘成型四柱液压机是专门用于制造机械、冶金、建材等各个行业广泛使用的各种尺寸的砂轮。磨料制品液压机的本体结构一般也为三梁四柱式。生产砂轮盘，通常选择的液压机吨位有：500吨液压机，630吨液压机，800吨液压机，1000吨液压机，1200吨液压机，1600吨液压机，2000吨液压机，2500吨液压机，3000吨液压机，3600吨液压机，4000吨液压机，4500吨液压机等型号，山东威力重工厂家直销热线：0632-5850029 18306370898（同微信）
