集装箱板、波纹板、大货车车厢板、火车门板、移动方舱/活动板房、汽车钣金、汽车覆盖件等大型金属板材冲压成型设备，可选用液压机的吨位、结构、样式多种多样。山东威力重工机床有限公司都可为客户设计定做。可生产厚板冲压成型液压机、薄板冲压成型液压机设备，常用结构有龙门框式液压机、多缸四柱液压机、框架式液压机等。所需液压机的吨位常用有630吨、800吨、1000吨、1500吨。这里我们来介绍一款多缸1500吨四柱液压机可用于压制生产波纹板、集装箱板等一些大型金属板材成型。
1500吨集装箱板成型液压机的组成特点：
特点：
1. 本机采用三梁四柱式，多缸设计结构，操作简单方便。
2. 液压控制系统采用二通插装阀集成系统。
3. 电气控制系统采用“PLC”可编程序控制器。
4. 本机器具有台面大、速度快等特点。

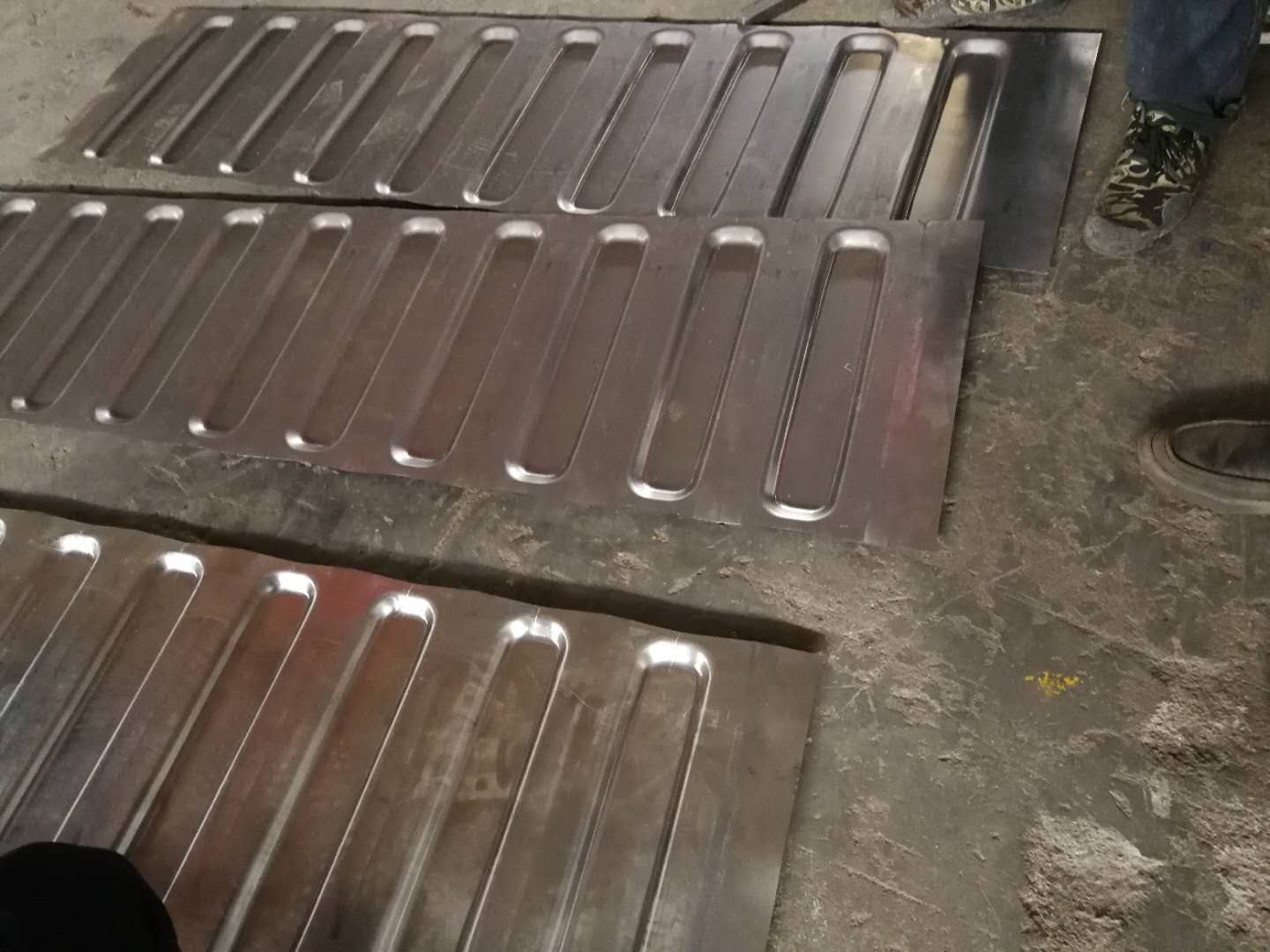

集装箱车厢板
组成：
1500吨集装箱板成型液压机由上梁、工作台、滑块、立柱、油缸等构成。1500吨集装箱板成型液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。具有独立的动力机构和电气系统。
1 、滑块
1.1 滑块为钢板焊接而成的箱形粱，并由多个油缸驱动。
1.2 滑块沿机身导轨做上下运动，导轨采用四角八面导轨结构形式。滑动面为胶木板，以提高许用面压，减小磨擦力。滑块上设有自动润滑装置。
1.3 滑块在下死点保压时间，可根据需要预先选择。
1.4 对于经常在1500吨集装箱板成型液压机内进行工作时(如模具的维修、调整)，为保证人身安全，在立柱上配有一对机械安全栓。该装置也可使1500吨集装箱板成型液压机长期不用时，避免滑块下滑。
2 、油缸
2.1 1500吨集装箱板成型液压机主油缸固定在上梁内，这样布置有利于压力的分布。
2.2 油缸缸体采用35#锻件，活塞杆采用45#锻件，活塞杆与滑块通过卡环连接。活塞杆经中频淬火处理，提高了耐磨度。
2.3 油缸内的导套处装有密封圈，并且有足够的导向长度。因此，能保证使用寿命和无渗漏。
2.4 液压垫油缸为活塞式油缸，缸体和活塞杆材料为45#锻件。
3、上横梁
3.1 上横梁内装有主油缸，其上装有安全维修平台。
4、液压系统
4.1 液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。1500吨集装箱板成型液压机主动力系统和油箱放在主机的顶部，可以使机器减少占地面积。
5、1500吨集装箱板成型液压机操作系统可实现调整、半自动二种操作方式。操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。半自动：按压工作按钮，完成一次工艺循环。滑块行程由行程控制装置调整。主缸由远程调压阀进行调压。
6、安全装置：
发生异常时，按“急停”按钮，电机停止运行。和其它动作停止运行。电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保1500吨集装箱板成型液压机不会超载工作。
7、超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。

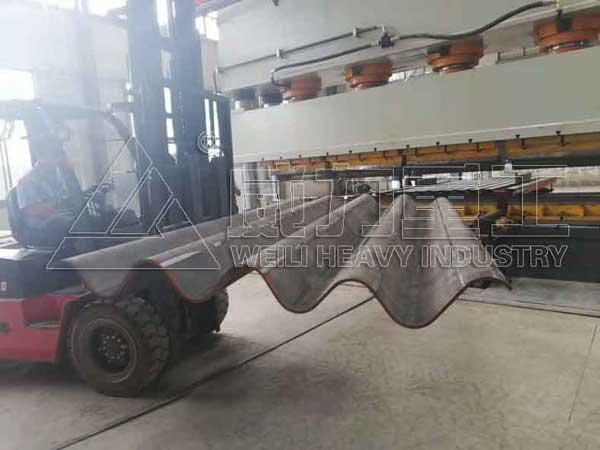

集装箱板液压机可一次完成顶板、侧板、前端板、门板、延伸板等成型工艺，用于金属材料的拉伸，弯曲、翻边、冷挤、冲裁等工艺，其基本原理是油泵通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动。1500吨集装箱板成型液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。
集装箱的制造工艺流程可大致分为四个主要步骤，分别是：冲压、焊接、喷涂、完工。
1、原材料钢板下料、钢材表面处理（钢板一次打砂、喷环氧型富锌底漆）
2、折板、利用液压机搭配一定尺寸和形状的模具一次冲压成型
3、前后框、侧板、顶板、底盘等各部件焊接组装、整箱焊接组装
4、整箱清渣、二次打砂（二次喷丸表面处理后，焊缝区、焊接热影响区以及其它需二次抛丸的表面，粗糙度要求达到BN9-BNl0(Ry值25μ-35μ)、除锈等级达到Sa2．5级(近似白铁状)、清扫
5、喷涂（黑底漆喷涂应在地板安装之后）、油漆烘干
6、零配件安装（锁具、进风百叶、透气罩等）、美装（喷标或贴标、铭牌、内装修）、风雨密实验、成品检验、入库。
冲压：包括开卷、打砂、下料和成形四个部分。
（1）开卷就是用开卷机将钢卷开成平板。
（2）打砂：打砂是利用具有一定速度的细小钢砂冲击钢材表面，去除材料表面锈渍并在在钢材表面留下凹凸小坑（增加油漆附着力）。
（3）下料。
（4）成形：通过折弯、压型、罗拉、冲剪、修边等工序，使零件成形。
焊接：将冲压工段加工出来的零件和角件、门铰链等配套零件件在焊接工段进行焊接，形成部件和总成。从胎位来划分，焊接工段可分为：前端、后端、侧板、顶板、底架、总装。

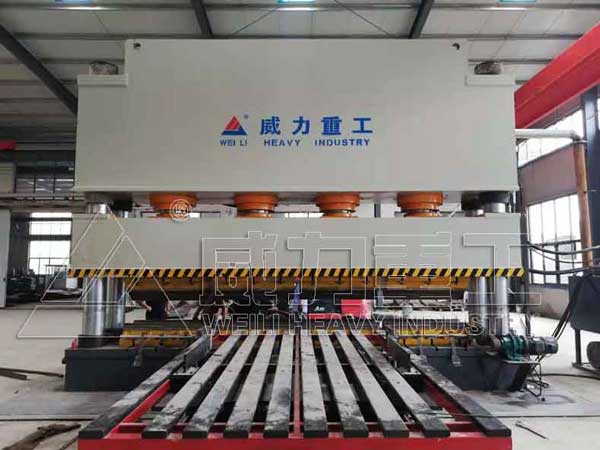

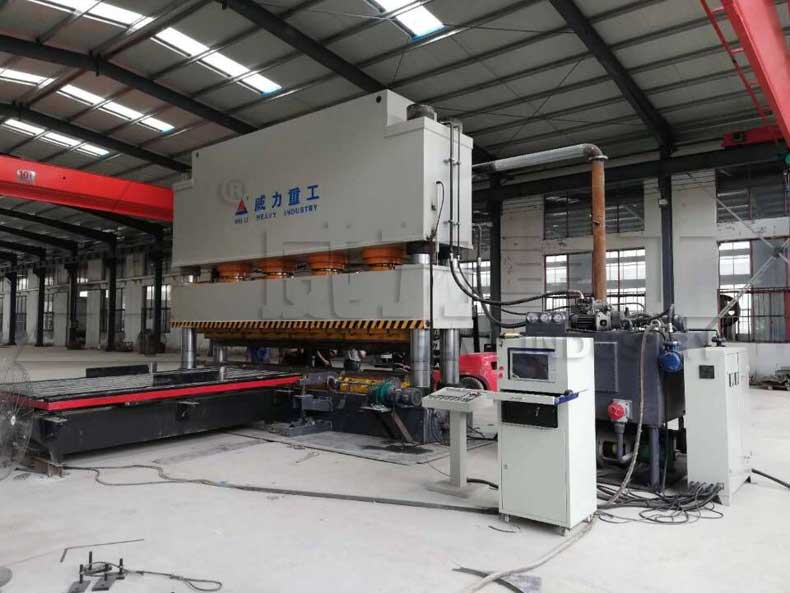

1500吨集装箱板液压机
集装箱配件——集装箱顶板
顶板的用途主要是：集装箱损坏的修补、集装箱的外装装饰、集装箱的型号更改、以及生产新的集装箱。这些就能够看出顶板在集装箱领域中的用提广泛。一般来说，顶板采用的是钢板，这样在放磨损，放震动上都有很大的优势，因此顶板不仅能够运用在集装箱上面，还可以更具需要进行船上的各种材料、需求钢板的各种产品的维修和制造。
使用多缸1500吨四柱液压机一次成型集装箱板具有外面光滑美观，看上去舒服，尺寸精确等优势。在生产制造过程，液压机可完成冲孔、压型等多道工序，可降低成本，生产效率高。山东威力重工可根据集装箱板的尺寸，合理设计所需集装箱板液压机的吨位，及所需集装箱板成型液压机的工作台面、开口、行程等。公司在金属板材冲压成型液压机的设计制造上经验丰富，有2800吨桥梁波形钢腹板冲压成型液压机、4000吨火车门厚板成型液压机、波纹板成型液压机、薄板拉伸机、不锈钢板冲压成型液压机、封头拉伸液压机等，机器100吨-5000吨液压机可按需设计生产。采购定做了解更多，联系公司张经理：18306370898（可加微信）
