壶铃是一种常用的家用训练健身器材，是由壶铃壳体和手柄组成。一种新型健身壶铃壳体采用金属板材配合和模具一次拉伸成型半球体， 拉伸壶铃一次成型选用的对机器设备为250吨四柱拉伸液压机。这也是公司根据客户的要求设计生产的健身壶铃拉伸液压机设备，目前该设备已经在客户车间使用中，拉伸壶铃壳体一次成型表面光滑无褶皱、无沙眼、无气孔。

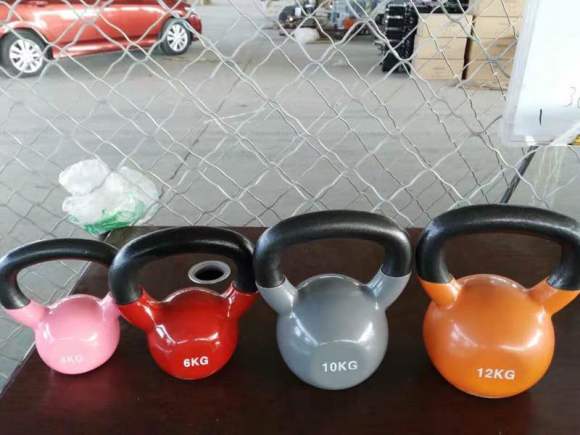

健身壶铃
健身壶铃壳体生产采用拉伸工艺，是由250吨拉伸液压机提供所需要的工作压力、速度，在拉伸模具上实现拉伸工艺，模具是由专业模具厂家提供。山东威力重工可以根据需要设计生产200吨、315吨、400吨等健身壶铃拉伸液压机设备。该设备由主机及控制机构两大部分组成。主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。250吨健身壶铃拉伸液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。

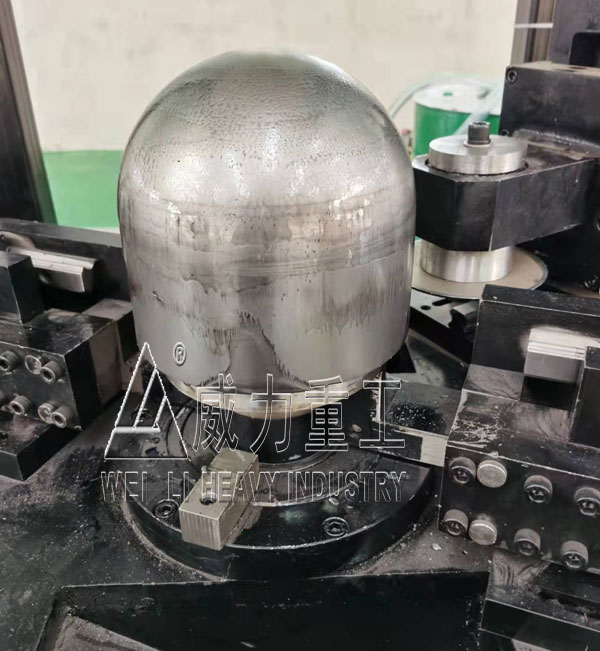

健身壶铃壳体拉伸中
250吨健身壶铃拉伸液压机主机的工艺过程：按下启动按钮后，主缸上腔进油，横梁滑块在自重作用下快速下行，此时会出现供油不足的情况，补油箱对上缸进行补油。触击快进转为工进的行程开关后，250吨四柱液压机横梁滑块工进，并对工件逐渐加压。工件压制完成后进入保压阶段，让产品稳定成型。保压结束后，转为主缸下腔进油，滑块快速回程，直到原位后停止。250吨四柱拉伸液压机横梁滑块停止运动后，顶出缸下腔进油，将工件顶出，工件顶出后，顶出缸上腔进油。

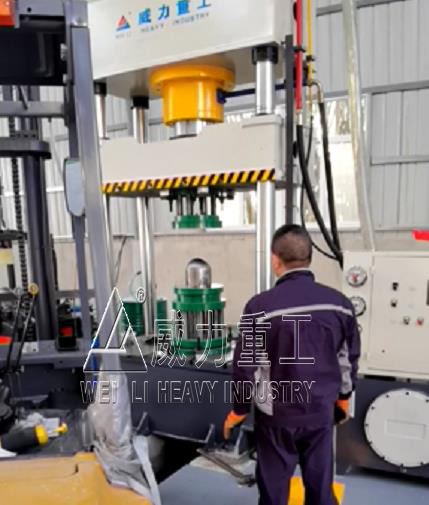

250吨四柱拉伸液压机生产健身壶铃过程中
250吨健身壶铃拉伸液压机主要组成部分：
1、250吨健身壶铃拉伸液压机主机由底座（内装主工作油缸）、工作台、上下横梁、夹持部分、丝杠、立柱等组成。工作台和上横梁通过立柱联接成一个刚性框架，工作台和主工作活塞通过螺钉联结。这样，就形成两个工作空间，即：上横梁和下横梁形成的拉伸空间；下横梁和试台形成的压缩空间。拉伸空间和压缩空间的调整是通过下横梁的上下移动实现的，下横梁移动是电机经减速器、链传动机构、丝杠副完成的。
2、操作部分
电源按钮及指示灯、高压油泵电动机的开停按钮装在油源台面上。送油阀亦称调速阀，利用此阀可使油泵输出高压油送到250吨健身壶铃拉伸液压机油缸内。同时可控制力值增加的速度。回油阀可卸除负荷，使工作油缸内的油回到油箱内。
3、液压传动系统
油箱内的油经过滤油网被吸入油泵后，经油泵的输油管送到送油阀内。当送油手轮关闭时，油从回油管流回油箱，当送油手轮打开时，则油液经油管进入工作油缸内，再通过压力油管经过回油阀体的孔路同步作用到负荷传感器，传感信号经转换处理后由微机测控系统指示出试验力值。

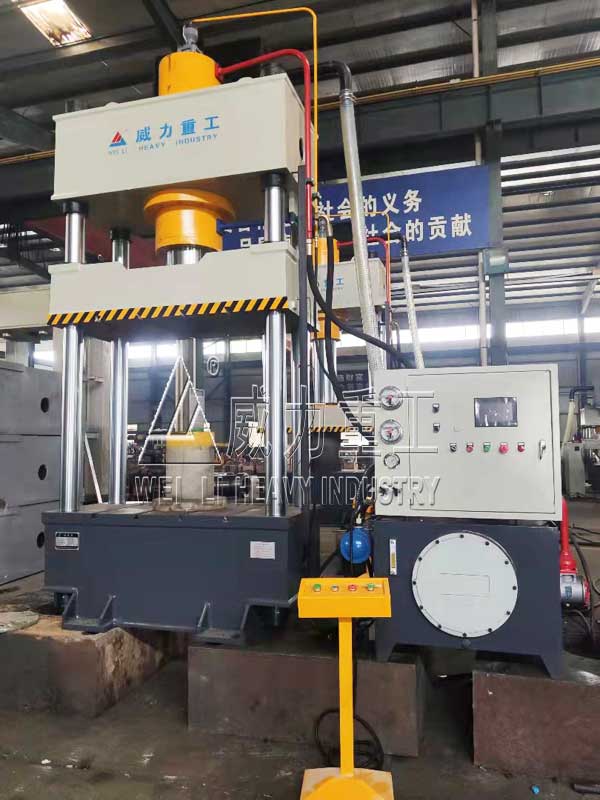

250吨四柱液压机
