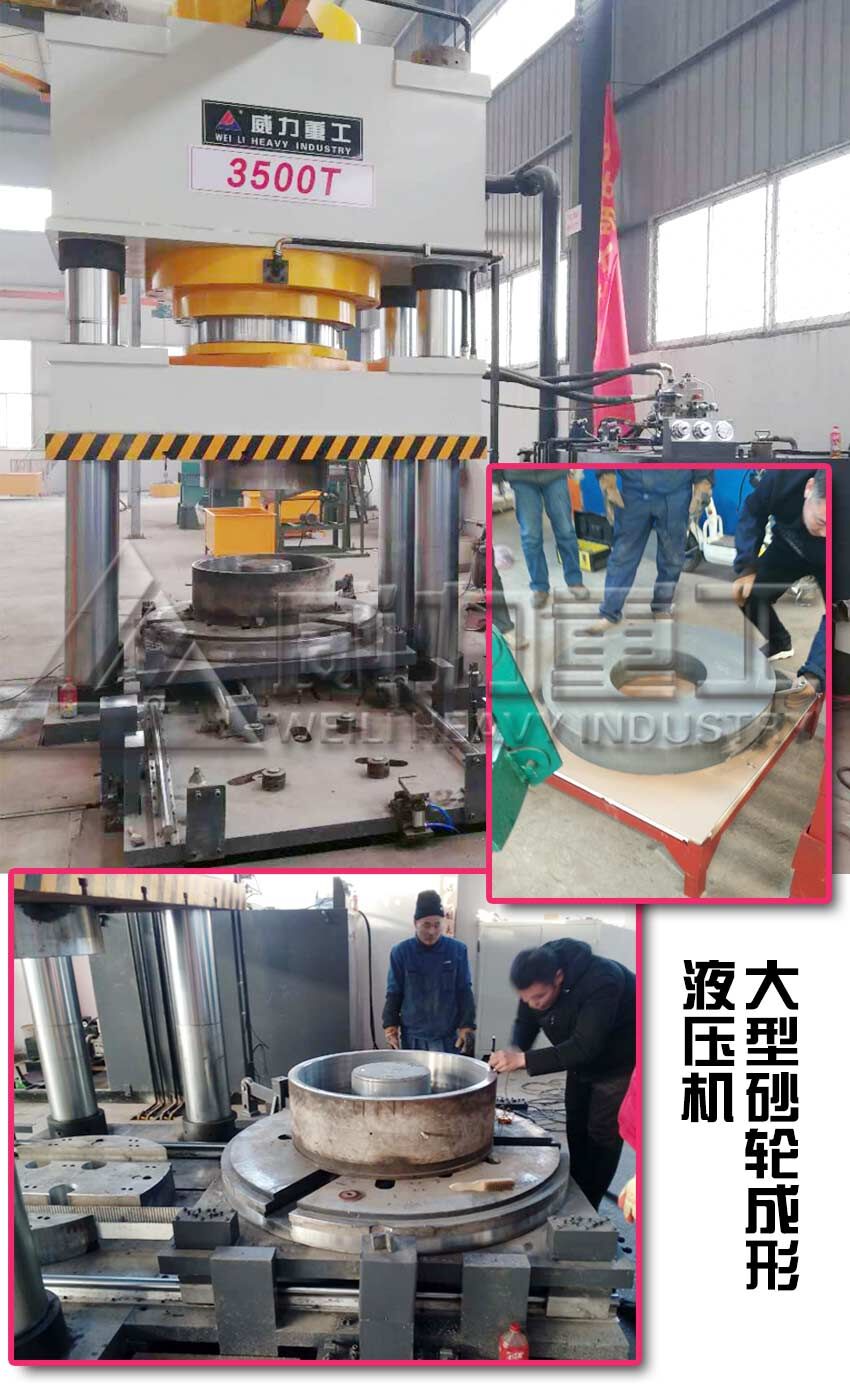

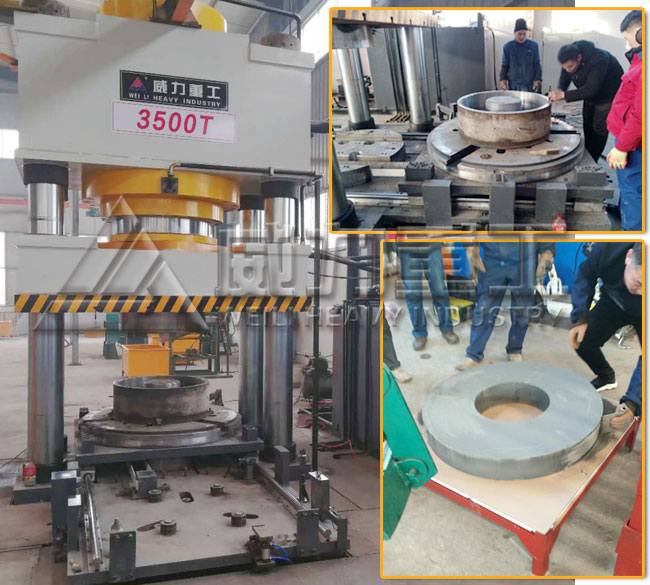

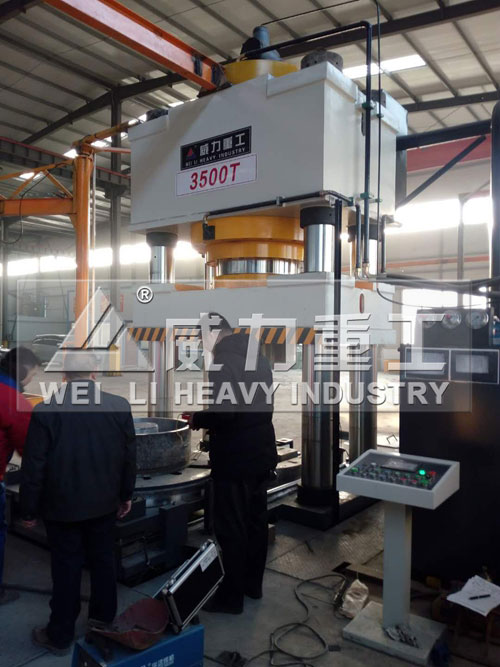

砂轮成型液压机是粉末成型液压机的一种，是不同材质的粉末状物质，在模具的配合作用下，通过液压机压力机来对其施加一定的压力，达成需要的产品。常见的有金属粉末、陶瓷粉末、粉末冶金。该设备采用三梁四柱下压式结构，体积小、压力大、耗能低、操作及维修方便等特点。配备适当辅机及加热装置，可压制陶瓷砂轮、树脂切割砂轮、树脂金刚石砂轮及金刚石锯片等。这台3500吨砂轮成型液压机是山东威力重工为客户专门设计定做的款大型砂轮成型机设备，客户使用效果好，压制成型的砂轮产品密实度高，废品率少，节省了原料，降低了异型断面砂轮的制作成本。是目前加工砂轮的理想设备。该设备设计制造技术方案是怎样的，一起了解下。
3500吨砂轮成型液压机技术方案：
1、液压机名称、数量 3500kN
2、机器用途、工作条件 本机主要用于砂轮、树脂砂轮、金刚石砂轮、陶瓷砂轮成型等。
3、3500吨砂轮成型液压机使用条件：工作环境温度： -5℃～40℃ ，动力电源： 三相四线制380V，电压波动范围 380V±10％ ，液压系统使用介质： 抗磨液压油YB-N46
砂轮成型液压机
4、机器结构和功能 ：
4.1、3500吨砂轮成型液压机由主机、液压传动系统、电气控制系统和润滑系统组成。
4.2、3500吨砂轮成型液压机的操作方式设有调整、手动、半自动三种操作方式。操作方式由转换开关进 行选择，按钮集中控制。
4.3、机身为三梁四柱式结构，滑块导向为立柱圆柱面导向，导套为对开导套以利于维护。立柱为四螺母结构，以便于机身预，三梁为钢板焊接件。
4.4、3500吨砂轮成型液压机滑块为上传动单缸加压结构形式。
4.5、液压系统主控制系统采用二通插装阀集成系统。
4.6、液压系统主油泵采用YCY14-1B 恒功率轴向柱塞泵，冷却过滤选用CB-B 齿轮泵。
4.7、 电气控制系统采用日本欧姆龙公司的PLC 可编程控制器控制。
4.8、滑块主油缸采用活塞式油缸，油缸密封选用原装进口 U 形 密封圈密封。
4.9、液压机动力系统放置于地面上，电气箱放置在地面上，操作箱放置在机器 右前部。
4.10、液压系统设有油位指示、油液冷却和过滤系统，油液冷却选用风冷却或水冷却两种（根据客客选用而定）。
4.11、滑块导套润滑采用稀油集中润滑。
4.12、3500吨砂轮成型液压机滑块、顶出油缸行程控制均采用接近开关控制。
5、液压机主要构成液压机主要由主机、液压系统、电气控制系统、安全防护系统及其它辅助部件组成。
5.1 主机 ：3500吨砂轮成型液压机机身为三梁四柱结构，由上梁、滑动梁、工作台、立柱、锁母、导套等组成。
5.1.1、上梁：焊接件，Q235 钢板焊接而成，焊后退火消除应力。
5.1.2、工作台：焊接件，Q235钢板焊接而成，焊接后经人工时效，消除内应力，工作台上平面加工有 T 型槽，用以固定模具。
5.1.3、滑动梁：焊接件，Q235 钢板焊接而成，焊接后经人工时效，消除内应力。滑动梁四角立柱孔内装有 导套导向，下平面加工有T 型槽以固定模具，上平面与主缸相连。
5.1.4、立柱：材料为 45＃钢锻打，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理 导向部分表面淬火处理并磨削加工，提高表面精度、耐磨性及较强的抗偏载能力。
5.1.5、锁母：材料为45#锻钢，每根立柱需用4 件，螺纹与立柱相配。
5.1.6、 导套：导套安装在滑块立柱孔中，为对开式以便于维护，导套内加工有润滑槽，并安 装有防尘圈。
5.1.7、主油缸：主油缸为活塞式油缸，缸体通过法兰与上梁连接，活塞杆与滑块连接， 活塞杆表面淬火并经磨削加工提高其表面精度及耐磨性。油缸密封选用进口 U 形密封圈密封，密封可靠，使用寿命长。
5.1.8、动力系统 液压系统中的主油泵采用25YCY14-1B 恒功率变量泵，该泵结构先进，性能优越。 液压系统中阀块采用二通插装阀块，高度集成，减少管路。二通插装阀具有结构紧凑、 响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强，使用维护方便，寿命长等优点。
5.1.9、充液阀：充液阀选用常闭式充液阀，该阀为标准产品，性能优良可靠。
5.1.10、管路：液压系统高压管路采用法兰连接，防止管路泄漏，管路安装时要进行酸洗钝化处理。
5.1.11、 油箱：油箱为钢板焊接结构，其上安装有油位指示计，可对油位进行显示，油箱安装时要进行 酸洗、钝化和防锈处理。
5.1.12、液压站置于设备的上部，设备结构紧凑、外型美观。并装有安全围栏。
5.1.13、压力显示装置 3500吨砂轮成型液压机压力显示采用压力表显示。
5.1.14、 3500吨砂轮成型液压机工作台侧面预留两组液压回路及油管接口，与模具工程缸连接。
5.1.15、电气控制系统 电气控制系统分为动力系统和控制系统两部分 动力部分包括控制总电源，各个电动机的启停及保护开关等，大电动机的启动均采用降 压起动，电源采用三相四线制。 控制部分包括控制箱和移动操作台，控制箱可根据客户要求安装有 PLC 可编程序控制系统，可完成对该 机全部动作的控制，移动操作台作台可完成该机的全部动作的操作，设有3500吨砂轮成型液压机各部分动作 的操作按钮，功能转换开关，各个电机的启停按钮及各部分的报警，监视指示灯等。 电气控制箱内设置有照明灯和通风换气装置，电气控制箱具有良好的密封性，能有效的 防止灰尘侵入。
5.1.16、润滑系统：滑块润滑采用稀油集中润滑，润滑系统采用进口产品。
6、安全装置：
6.1、移动按钮站上设有“急停”与“静止”按钮，发生异常时任意一个按钮按下均可使3500吨砂轮成型液压机动作紧急停止。
6.2、无论在那种工作方式，必须双手同时按下“压制”按钮才能开始工作。双手同步时限设定为1 秒。
6.3、滑块极限位置设有机械行程限位保护开关。
6.5、3500吨砂轮成型液压机的油箱均设有液位、油温显示。
7、随机技术文件和备件
7.1 使用说明书 1 套
7.2 合格证 1 套
7.3 装箱单 1 套
3500吨砂轮成型液压机是将散砂压制成型为砂轮制品的专用液压机，主要用于生产工业用砂轮。山东威力重工机床有限公司可根据客户的需求设计开发、生产制造、安装调试其它规格的砂轮成型液压机设备。砂轮成型液压机是是一种利用液体静压力来加工产品的机器设备，公司设计制造经验丰富，采购定做砂轮成型液压机设备欢迎致电咨询张经理：18306370898（可加微信）
