上置式液压垫拉伸液压机与普通的液压垫拉伸机的结构是一样的，只是液压垫的设计组成上有一定的差距。上置液压垫拉伸液压机(拉伸机)为三梁四柱式液压机，带多顶杆顶出功能。还可根据需求设计框架式液压垫薄板拉伸液压机。当上置液压垫薄板拉伸液压机液压垫工作时，并非所有的顶针都参与工作。通常，根据模具的尺寸，使用一个或多个顶针。该设备可实现金属薄板的拉伸、弯曲、成型、冲裁落料、翻边等工艺。主要应用于汽车、轻工、家电、厨具、拖拉机、摩托车领域。这里我们就来介绍下上置液压垫薄板拉伸液压机(拉伸机)的结构及液压垫的组成：
上置液压垫薄板拉伸液压机(拉伸机)采用集中按钮控制，可实现寸动、单次、半自动三种操作方式；液压机的工作压力、压制和拉伸速度、行程范围均可调，并能根据拉伸件、压制件的不同工艺要求，实现内、外滑块和顶出缸的动作顺序，以及定压延时和定程的工作方式。压机具有独立的液压与电气控制系统，采用按钮集中控制；插装阀继承控制系统合PC电器控制系统，格来圈和斯特封机构，从而提高了整机的传动效率和可靠性，减少了液压油渗漏的发生。具有四柱和框架式两种形式，可作多缸式和单缸式。主要用于各种金属薄板零件的浅拉伸成形、翻边和弯曲等工艺，也适用于其它一般压制工艺。工作台中间装有液压垫（顶出缸），可供拉伸工艺使用；
产品特点：
低耗能、高效率、机款新颖。设有安全保护装置、自动计数功能。其活动横梁二段速度控制：空载快速、工进慢速靠模、拉伸。主缸、压边缸具有上下限位保护，上下行程位置设定简单、方便、快捷。滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。 独立的电气控制系统，工作可靠，动作直观、维修方便。液压控制系统采用插装阀集成系统，动作可靠、使用寿命长、液压冲击小、并减少连接管路与泄露点，液压集成系统采用独立控制单元。计算机优化结构设计，为四柱式结构：四柱式结构简单、经济、实用。

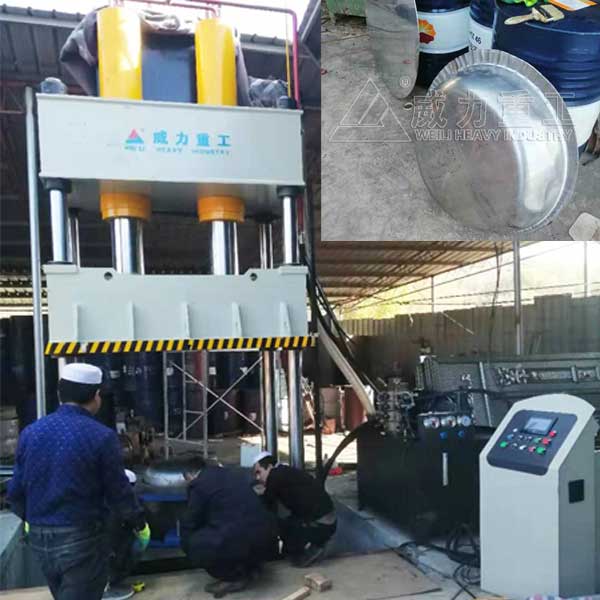

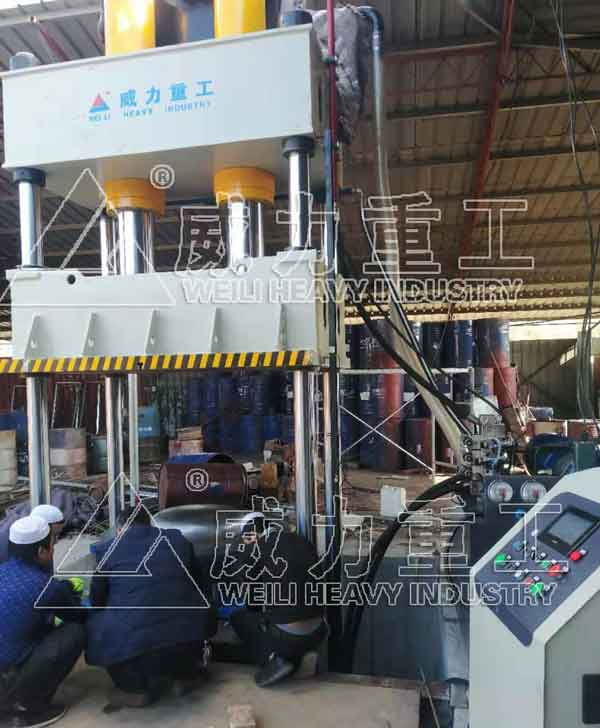

315吨四柱液压机上置液压垫拉伸机应用案例拉设铝盆
上置液压垫的安装与组成：包括在液压机立柱内上下运动的滑块、滑块下平面纵向制有的一排用于安装模具的T形槽、驱动滑块运动的主油缸和侧油缸,其特征是：滑块的前后面上纵向制有一排与滑块下平面平行的通槽，在通槽内垂直制有通向滑块下平面的一排顶杆孔，各通槽内均安装有一个上下运动的打料板，滑块的前后面上分别横向安装有一个与各打料板前端连接的前压板和一个与各打料板后端连接的后压板，在滑块的前后面上分别垂直安装有数个驱动前压板和后压板上下运动的上液压垫油缸。

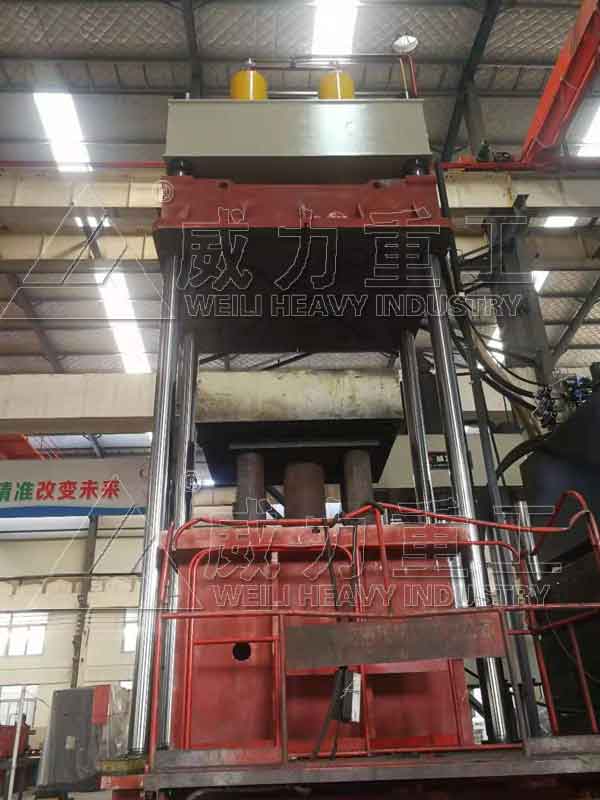

315吨上置液压垫拉伸液压机
上置液压垫拉伸液压机(拉伸机)通过上置液压垫油缸驱动打料板及其安装在顶杆孔内的顶杆运动，完成工件的正向拉伸动作，扩大了单动薄板拉伸液压机的使用范围。上置式液压垫结构简单、易于制造、成本低的优点。上置液压垫拉伸液压机(拉伸机)拉伸工艺流程为：初始位置→拉伸滑块与压边滑块一起快降→压边滑块单独快降→压边滑块加压→拉伸滑块下行拉伸工件→保压延时及卸压→拉伸滑块压边滑块回程→顶起旋转装置顶起工件→（工件移走后）顶起旋转装置退回。顶起旋转装置顶出起始时间可由滑块的回程中设定的位置激发，以提高工作频次。
