200吨龙门整形校正液压机是近期山东威力重工专门为客户设计定做的一款机床设备，机身采用全钢性结构，经振动时效处理使机械变形量小。 机架设计经由有限元素分析，具有高刚性、高精度。龙门式液压机工作台能上下移动，大大扩展了机器开合高度，使用更方便。广泛用于机械行业的拆装、成型、校 直、 拉伸、钣金成型的压制工作，是现在汽车修理行业的必备压力设备。200吨龙门整形校正液压机龙门架设计的特点是有限元和刚度高、精度高。传统的龙门式液压机有三组调节孔。孔间距可根据客户要求定制，也可根据机器开口高度合理设计，大大扩展了龙门液压机的开合高度，使用更方便。龙门液压机主要是由主缸、液压动力系统和电气系统组成。

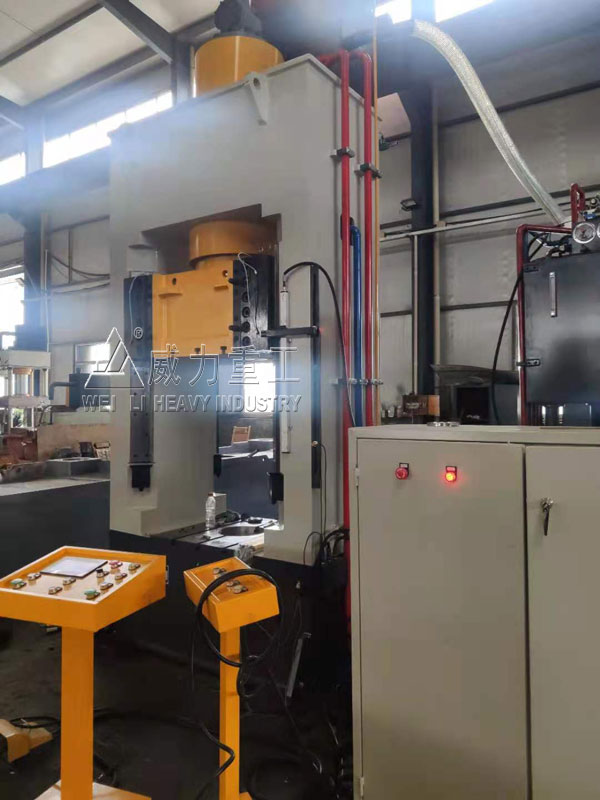

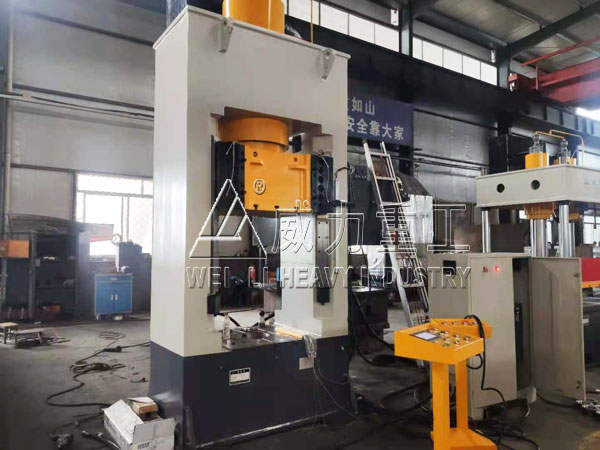

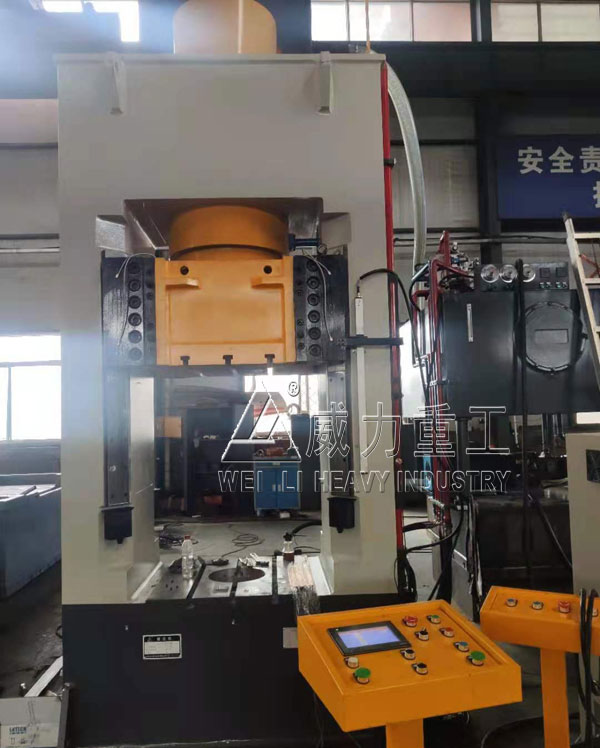

200吨龙门液压机
200吨龙门整形校正液压机工作原理：液压机根据压制工艺要求主缸能完成快速下行一减速压制一保压延时一泄压回程一停止（任意位置）的基本工作循环，而且压力、速度和保压时间需能调节。顶出液压缸主要用来顶出工件，要求能实现顶出、退回、停止的动作。如薄板拉伸时，又要求顶出液压缸上升、停止和压力回程等辅助动作。有时还需用压边缸将坯料压紧，以防止周边起皱。
200吨龙门整形校正液压机系统组成：
1、200吨龙门整形校正液压机安全阀用于调节系统的规定压力，同时保持安全溢流。考虑到设计要求，龙门液压机保压时间要达到5s，压力稳定性好。选用液控单向阀保压回路，则保压时间较长，压力稳定性高，选用M型三位四通换向阀，利用其中位滑阀机能，使200吨龙门液压机液压缸两腔封闭，系统不卸荷。设计了自动补油回路，且保压时间由电气元件时间继电器控制。
2、200吨龙门整形校正液压机驱动系统连杆少，结构简单，压力可根据所需工作力自动增减，从而降低功耗，但需要200吨龙门液压机的大工作力和大工作速度。确定泵及其驱动电机的容量。这种类型的驱动系统主要用于中小型龙门液压机，以及由泵直接驱动的大型自由锻造液压机。
3、200吨龙门整形校正液压机主缸工进过程指的是当滑块减速行进一段距离后接近工件，主缸上腔的压力将会由压制负载决定，主缸上腔的压力不断的升高，变量泵输出流量相应自动减少。当主缸上腔的压力达到先导溢流阀的调定压力时，泵的输出流量全部经阀溢流，此时滑块就会停止运动。如果当主缸上腔的压力达到所需的工作压力后，电接点压力表就会发出电信号，电磁铁就会全部失电，有关的两个阀也会顺势关闭。主缸上腔闭锁，实现保压，同时其中一个阀门开启，泵卸载。主缸上腔泄压，此时主缸上腔的压力已经很高，保压一段时间后，时间继电器发出电信号，电磁铁得电，阀门控制腔通过缓冲阀7及磁换向阀与油箱接通，由于缓冲阀的作用，阀缓慢开启，主缸上腔实现无冲击泄压，保证设备处于安全工作状态。
200吨龙门整形校正液压机是山东威力重工液压机系列中产品之一，除此以外，公司还可根据可需求设计定做100吨-2000吨龙门框式液压机设备。龙门式液压机广泛用于大中型电动机压装，提供转子、定子压装及定子矽钢片定位、成型的压装，以及不锈钢制品的拉伸压延成型和各种管材的弯曲成型等。工作台面液缸推位，工作装卸操作方便、定位准确、压装平稳、可靠。采购定做高性价比龙门式液压机就来山东威力重工，采购咨询热线张经理：18306370898（可加微信）
