锚杆托盘作为锚杆支护系统中一个重要部位，托盘的作用是把螺母锁紧力矩所产生的推力传递给顶帮，产生初锚力，同时又将巷道顶帮的压力传递给锚杆，产生工作阻力，共同加固围岩，阻止巷道顶帮的位移。目前，矿业锚杆托盘的规格尺寸比较多，不同的型号的锚托盘选用不同吨位结构的液压机。锚杆托盘生产设备，一定离不开锚杆托盘冲压模具和锚杆托盘成型液压机。
锚杆托盘的规格型号：
锚杆托盘成型液压机常用吨位：120*120*8、120*120*10、150*150*10、150*150*8、140*140*10、140*140*8、150×150×12、200x200x10、200x200x12、100x350x12、300x300x12、300x300x16、300x300x30、400x400x10、400x400x12、400x400x16等等，有方托盘、圆托盘、花托盘、异型托盘、锚索托盘和碟形托盘等多种样式。
锚杆托盘成型液压机常用吨位：有200吨、315吨、400吨、500吨、630吨、800吨、1000吨等四柱液压机。

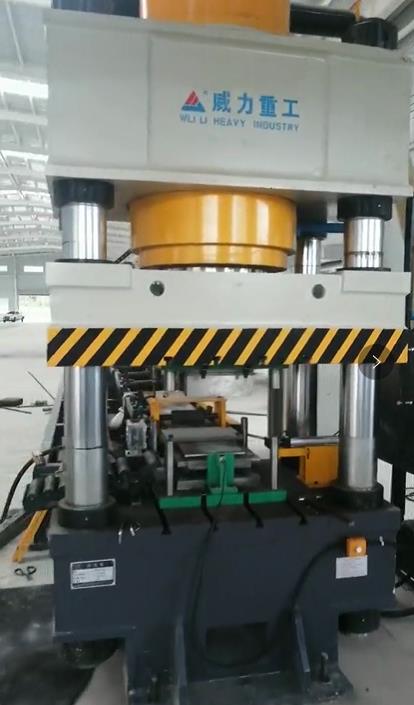

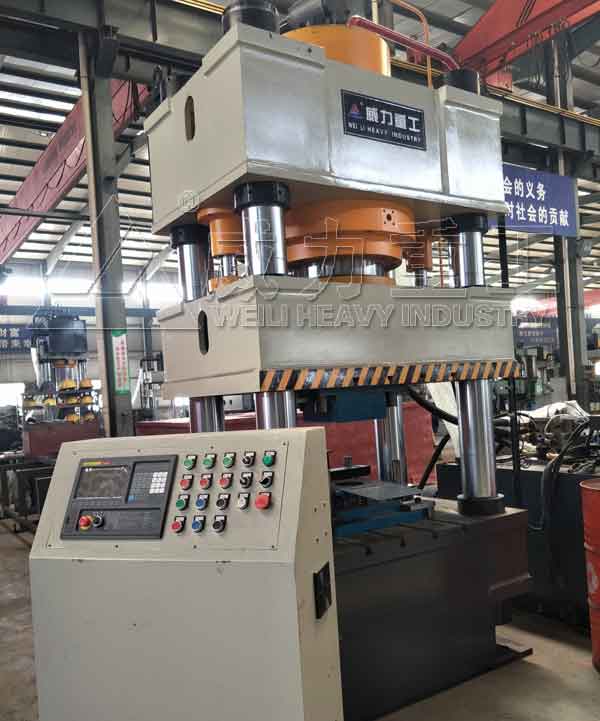

锚杆托盘成型液压机
1000吨锚杆托盘成型液压机是不算常用的一款冲压设备，搭配模具，可以一次冲压成型300x300x30锚索托盘，可更换模具，压制不同其他规格尺寸的锚托盘。该设备采用三梁四柱式结构设计，采用PLC伺服数控系统控制，具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。本机器的工作压力、行程范围均可根据工艺需要进行调整。缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm4.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀。

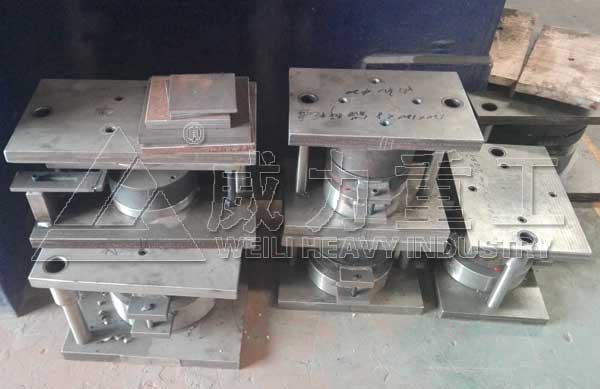

锚杆托盘模具
1000吨锚杆托盘成型液压机由本机（主机）、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸（选装）等组成，四根立柱作为主架，上横梁和工作台由锁紧螺母紧固于四立柱两端，形成封闭的机身体。主油缸安装与上横梁的孔中，滑块与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动，滑块内装有导向套，滑块和工作台表面有“T”形槽，用于紧固安装模具。山东威力重工机床有限公司可根据需求设计定做锚杆托盘成型液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。

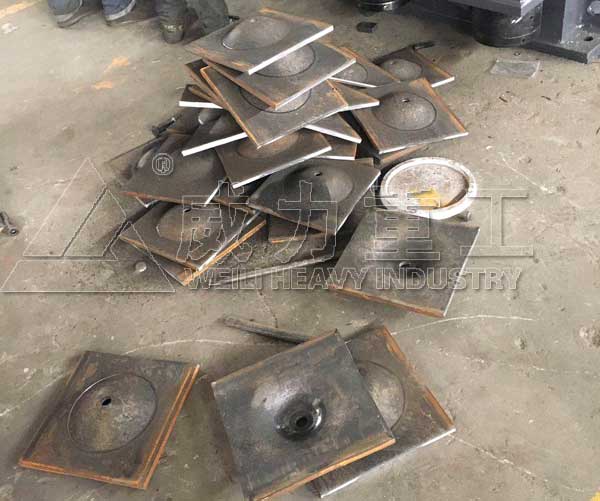

锚杆托盘
1000吨液压机生产锚杆托盘两种方式：
1、1000吨锚杆托盘成型液压机滑块快速下行，采用主油缸对上模进行推动，慢速加压、工进、保压、快回、回程缓冲等实现对锚杆托盘的生产，这种生产工艺通过模具，可实现冲孔、压型两种工艺。
2、为了实现锚杆托盘自动化生产，公司设计生产了一中带有剪切功能的锚杆托盘模具，1000吨锚杆托盘成型液压机在一次冲压过程中可实现锚杆盘的剪切、冲孔、压型等工艺。

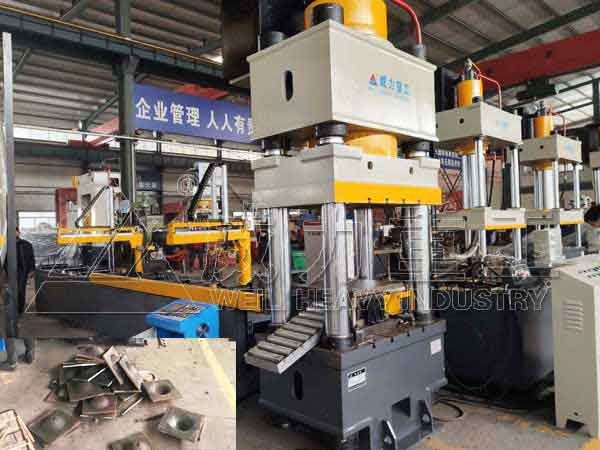

锚杆托盘自动化生产线
除了锚杆托盘成型液压机外，山东威力重工还可为客户提供锚杆托盘自动化生产线，提供锚杆托盘生产线自动化快速生产，提供效果，节省人力的优质方案。采购了解更多，咨询公司张经理：18306370898（可加微信）
