630吨三梁四柱液压机
630吨三梁四柱液压机
  • 产品名称:630吨三梁四柱液压机
  • 推荐度:
  •
630吨三梁四柱液压机是目前市场常用液压机型号。山东威力重工对于该款机型的设计研发制造上有着几十年的丰富经验。630吨三梁四柱液压机首要用于金属薄板零件的拉伸成型、翻遍、曲折和冲压等技能等,也可用于通常的限制技能。可依据用户需求添加冲裁缓冲、打料、移动作业台等设备。除了用于锻压成形外,也可用于纠正、压装、打包、压块和压板等。轴类零件的限制技能,型材的校准。扣压,轴承类零件的压装,也可用于板材零件的曲折、争论、定型、压印、套型、拉伸等技能。

可按客户要求加工定制,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备,满足客户生产工艺需求。
100吨三梁四柱液压机动画图

630吨三梁四柱液压机由本机(主机)、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸(选装)等组成,四根立柱作为主架,上横梁和工作台由锁紧螺母紧固于四立柱两端,形成封闭的机身体。主油缸安装与上横梁的孔中,滑块与主缸活塞杆法兰连接,依靠四根立柱导向作上下运动,滑块内装有导向套,滑块和工作台表面有“T”形槽,用于紧固安装模具。
技术参数

630吨三梁四柱液压机技术参数:(仅供参考)

项目

单位
Unit

YW32

-100T

YW32-

200T

YW32
-315
T

YW32

-500T

YW32
-630
T

YW32
-800
T

YW32
-1250
T

YW32
-2000
T

公称力

kN

1000

2000

3150

5000

6300

8000

12500

20000

回程力

kN

260

400

630

1000

1200

1200

2000

4000

顶出力

kN

--

400

630

1000

1600

2000

3150

3150

液体工作压力

MPa

25

25

25

25

25

25

25

25

滑块行程

mm

500

500

800

800

9000

900

800

800

顶出最大行程

mm

--

250

300

300

300

300

300

400

滑块距工作台最大距离

mm

700

800

1250

1200

1200

1400

1400

1400

滑块行程速度

快下

mm/s

50

100

100

100

100

100

100

100

工作

mm/s

5-10

5-12

5-12

5-12

5-12

5-12

5-12

5-12

回程

mm/s

40

80

60

80

80

80

80

80

顶出行程速度

顶出

mm/s

--

80

80

80

80

60

70

70

退回

mm/s

--

100

100

100

100

100

100

100

工作台有效面积

左右

mm

720

1000

1250

1400

1600

1500

2200

4000

前后

mm

580

1000

1120

1400

1600

1500

1800

3000

大约外形尺寸

左右

mm

2160

2800

3200

4000

4200

4800

5000

6000

前后

mm

580

1000

2500

1400

1600

1500

1800

3000

高度

mm

2900

3000

4250

4500

5000

5500

6000

7000

电机功率

kW

5.5

7.5

18.5

37

37

37

74

90


630吨三梁四柱液压机的结构组成:
1、 630吨三梁四柱液压机机身
机身由上横梁,活动横梁及下横当用四根立柱连接起来,通过螺母固紧而组成一个封闭的钢性框架承受液压机压力。工作时的作用力,动梁和主缸活塞杆连接,以立柱为导向上下移动。

主柱采用45号圆钢,并作镀硬铬处理,确保立柱在使用过程中耐磨且永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌铜基合金材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。

动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。动梁下平面和下横梁上平面开有T型槽,供安装模具用。

2、630吨三梁四柱液压机的行程限位装置
行程限位装置由接近开关组组成。分别分为上限位接近开关,快速转慢速接近开关和下限位接近开关,共三个为一组。调节不同的接近开关位置,即可改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后,应将锁紧螺母锁紧。在定压成型中,下接近开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,接近开关由时间继电器控制,起到超压保护作用。

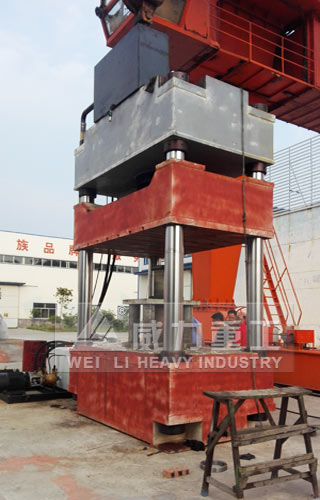

实拍效果
630吨三梁四柱液压机车间现货供应,实体厂房,实景拍摄。可到公司实地考察订购!
            630吨三梁四柱液压机   630吨三梁四柱液压机生产厂家
性能特点
YW32-630吨三梁四柱液压机
        性能特点:YW32-630吨三梁四柱液压机,三梁四柱式结构,经济实用。液用控制采用整体式插装阀集成系统,减少了泄漏点,动作可靠,使用寿命长。可实现定压、定程两种成型工艺,具有保压延时时间可调。工作压力、行程可在规定范围内调节。采用按纽集中控制,具有调整、手动及半自动三种操作方式。
山东威力重工生产的630吨三梁四柱液压机的优越性:
1、 四柱式结构,刚性好、精度高;结构紧凑、性价比高 经济适用。
2、 液压控制采用插装阀集成系统,冲击小、动作可靠,使用寿命长,泄露点少。
3、 新型油缸密封元件,可靠性强,寿命长。
4、 拉伸、压边滑块可连成一体,实现单动工艺动作。
5、 导轨自动润滑装置。
6、 机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。
7、 电气系统采用P L C控制。
8、 可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。
9、 工作压力、行程可在规定范围内按工艺要求调节,操作简便。

630吨三梁四柱液压机可选配附件或功能:
  1.移动工作台;
  2.冲裁缓冲装置;
  3.光电保护装置;
  4.行程、压力、速度数显、数控装置;
  5.触摸式工业显示屏;
  6.液压系统加热、冷却装置;
  7.打料装置;
  8.滑块安全栓;
  9.模具加热及温控装置;
       10.PLC可编程控制器。

630吨三梁四柱液压机细节展示:
三梁四柱液压机所选配置细节展示

山东威力重工为订购630吨三梁四柱液压机客户普及液压机的压力计算方法:
1、液压机的输出功率=液压机的输出压力*实际流量/60
2、 液压机的实际流量=液压机油压泵的排量*转速*液压机的机械效率(一般四极电机为1450转/分,六极电机为960转/分,机械效率一半为0.6-0.8)
3、液压机的输出压力(Kg)=油缸面积(平厘米)×单位面积压力(Kg/平厘米)  常用的压力等级有 7MPa 14MPa 21MPa 35MPa 70MPa
产品用途

630吨三梁四柱液压机应用非常广泛,这里小编简单从6个方面分析整理了液压机的常见用途分析:
航空航天领域:导弹发射舱、导弹机翼、高性能雷达罩、飞机螺旋桨叶片、飞机推进器转向风门、直升机传动轴等;
汽车行业:汽车底盘保护板、车体面板、前挡泥板、卡车用导风板、车身板和壳体、保险扛、货运面包车车顶、离合器和齿轮箱壳体、底盘横梁构件、前底盘和后底盘部份、小型卡车车箱、矿车整体底盘、车体构架等;
建材行业:各种杆和柱、玻璃钢门和门框架、现场增强柱、配电箱和门、窨井盖、玻璃钢管道联接件、三通、法兰、阀板、指示牌等;
工业和商业领域:冷却塔风扇叶片、压缩机盖、耐腐蚀设备、传动轴、静电过滤器、地板、飞轮及其他组件、齿轮箱、检查口混合器叶片、保护头盔、RTM设备箱、太阳能反射器、玻璃钢中央空调连接件等;
电工电器:绝缘子、避雷器、电表箱、高压开关壳体、绝缘板、印刷线路板、氟塑制品和密封件等;
其他领域:玻璃钢水箱、舱盖、高速公路、桥梁护栏、座椅、浴缸、洗面盆、整体浴缸、滑板、冲浪板、划艇麾托艇等。
          液压机厂家三梁四柱液压机的用途

630吨三梁四柱液压机工作原理:
630吨三梁四柱液压机工作时首先电机通电,带动油压泵使液压油打出进入电液换向阀,经过单项阀进入液压机上缸,经电磁阀补油进入油缸上腔,液压油同时流回油箱!与此同时,上缸在自重的作用下, 加速了向下的快速运动,使上缸的上腔瞬时间形成了真空带,补油箱的油会通过液控单向阀 ,被吸进上缸的上腔, 以消除真空, 保持上缸的快速下移。
630吨三梁四柱液压机工作是由动力机构、控制机构、执行机构、辅助机构和工作介质等方面配合完成的。630吨三梁四柱液压机的动力机构一般为油泵或油泵组合,控制机构现在大多数都是基于PLC的液压机控制系统,是由由控制柜和液压机连接构成。有关更多630吨三梁四柱液压机的技术问题,可致电联系我们或与我公司液压机工程师刘师傅商讨。

买家使用安全须知
【保养及维护】
1.工作用油推荐采用32号、46号抗磨液压油,使用油温在15~60摄氏度范围内。
2.油液进行严格过滤后才允许加入油箱。
3.工作油液每一年更换一次,其中第一次更换时间不应超过三个月;
4.滑块应经常注润滑油,立柱外表露面应经常保持清洁,每次工作前应先喷注机油。
5.在公称压力500T下集中载荷最大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。
6.每半年校正检查一次压力表;
7.机器较长期停用,应将各加部位表面擦洗干净并涂以防锈油。
【安全操作事项】
1.不了解机器结构性能或操作程序者不应擅自开动机器;
2.机器在工作过程中,不应进行检修和调整模具;
3.当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因,设法排除,不得带病投入生产:
4.不得超载或超过最大偏心距使用:
5.严禁超过滑块的最大行程,模具闭合高度最小不得小于600mm。
6.电气设备接地必须牢固可靠:
7.每天工作结束:将滑块放至最下位置。
【630吨三梁四柱液压机售后服务】:
自本厂出售产品因质量问题均享受三包政策,(人为操作或外力造成损伤、破坏不在保修范围内)一年免费维修,终身成本维修。电器部分保修期六个月,机械部分保壹年。附件不在保修范围内。

630吨三梁四柱液压机厂家发货实景拍摄:

液压机厂家发货实力   液压装车发货

液压机厂家订购6台单臂液压机发货   出口型液压机装箱发货

山东威力重工用心服务、品质至上、交货准时、价格合理一直是我们坚持的经营理念,同样的质量,我们的价格便宜;同样的价格,我们的质量更好。630吨三梁四柱液压机从零部件直到产品出厂,都逐一经过严格的控制和检验,雄厚的经济实力,先进的技术设备,完善的检测手段,务实的工作作风,以及优秀的全程管理,构筑了山东威力重工机床有限公司的优良品质和信誉。除此以外,公司还致力于铣床、钻床、冲床、刨床、锯床、液压机、剪板机、折弯机、数控车床、加工中心等重型机床设备生产与研发,获得多次荣誉称号。定做订购630吨三梁四柱液压机欢迎到我公司实地考察选购。

630吨三梁四柱液压机哪家好,630吨三梁四柱液压机价格多少钱一台,来山东威力重工一定可以找到满意的答案。630吨三梁四柱液压机价格及相关技术参数,咨询张经理18306370898(该手机号同微信号)
三梁四柱液压机厂家长房厂貌
