4000吨火车门板拉伸液压机_4000t火车车厢板成型机

产品名称：4000吨火车门板拉伸液压机_4000t火车车厢板成型机
推荐度：

参数特点
关于液压机厂家
购买须知

咨询热线 : 18306370898

火车门板也称火车车厢板，用选用不锈钢板、合金钢等比较厚的板材，在液压机的压力作用下，一次整体成型。之前公司有客户采购定做过1000吨、2000吨薄板拉伸液压机。。对于较厚的火车门板一般推荐使用3000吨、4000吨拉伸液压机，其结构有四柱式火车门板拉伸液压机、框架式火车门板拉伸机两种。。公司会根据客户提供的门板参数、模具等信息量身打造核算。定做这种大型拉伸机设备，客户采购需谨慎，在山东滕州，具有这种大型设备的加工实力的企业并不多，我们山东威力重工机床有限公司就是其中一家规模实力大，技术力量雄厚，售后服务完善的大型液压机设计生产制造企业，我们的技术是从南通高薪聘请的，其设计图纸，制造工艺，都是沿用南方的标准，更加确保了机器设备质量与性能。。定做4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机咨询张经理：18306370898（可加微信），，多种吨位结构按需设计。

性能特点：

1、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机采用计算机优化结构设计，机身可采用框架式或四柱结构，带有下拉伸液压垫，可实现金属薄板的拉伸、弯曲、成型、冲裁落料、翻边等工艺。

2、框架式拉杆预紧结构，精度高、刚性好、四角八面导轨，导向精度高，抗偏载能力强。

3、移动工作台方便，如油缸下腔支承回路，油缸上下腔互锁回路等安全优越。

4、进口PLC控制，工作灵敏可靠。

5、对于大件成型废品率极低，可大幅度减少模具成本。

6、整体结构结实，四角八面导轨，不易晃动，抗篇载能力强。

7、速度快，并可快速定位加压，无冲击，合模后起压快，无冲击。

8、配伺服电机+泵驱动，实现节能40%以上，降低噪音10-30分贝。

9、通过操作面板选择，可实现定程、定压两种成型工艺，能实现正拉深、反拉深、复合拉深、二次拉深等多种成型工艺

10、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机结构由压边块，拉伸滑块和液压垫三部分组成。适用于复杂零件和偏心载荷零件的拉深成形，如是拉深，弯曲，成型等，能够满足单动、双动等工艺要求。

可选配附件：

1.移动工作台

2.光幕安全保护装置

3.位移传感装置

4.冲裁缓冲装置

5.油加热或冷却装置

6.打料装置（液压式或机械式）

7.快速换模等装置

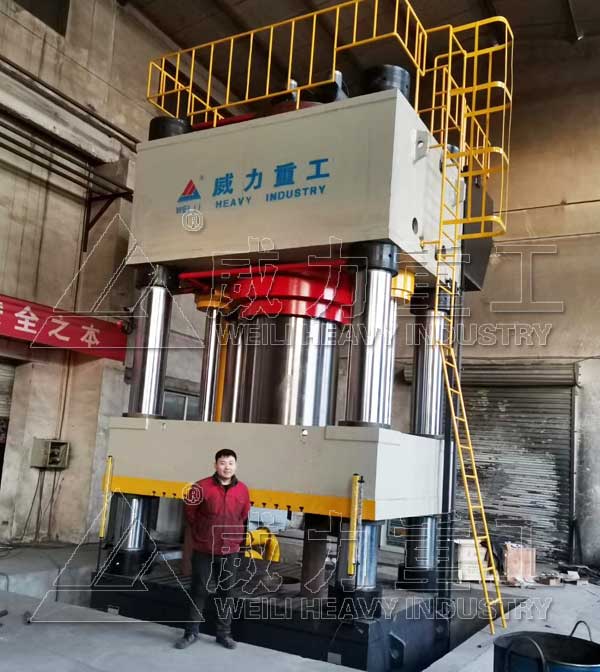

4000吨火车门板拉伸液压机厂家实物：

4000吨压制火车门厚板专用拉伸机

4000吨火车门厚板冲压拉伸液压机

框架式火车门厚板拉伸成型液压机

工作环境：

1、环境温度：-10℃~40℃

2、相对湿度：40%-90％（无冷凝）

3、工作电源：三相五线制交流电 AC380V±10%，50HZ±2HZ；单相交流电 AC220V±15% 50±2HZ

4、电网形式：TN-S

5、气源压力：0.5~0.6Mpa

6、循环水：入口温度≤32℃，出口温度≤42℃；压力：约0.5MPa

主要工艺动作：

1) 、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机可实现手动、单次、连续等多种工作模式，由转换开关进行选择，按钮集中控制。

2) 、手动操作工艺：

a)、（滑块）通过手动操作按钮可以使滑块上升或下降，放开按钮，则滑块动作停止。

b)、（液压垫）通过手动操作按钮操作可以使单个液压垫分别上升下降；放开按钮则液压垫动作停止。

c)、（移动工作台）开进操作：按下[开进]按钮，工作台开进压机内到达进端位之后停止。按下[下降]按钮，工作台下降。液压系统自动完成锁紧动作.

d)、开出操作：按下[上升]按钮，工作台松开，上升。按下[开出]按钮工作台开出压机，到开出端部停止。

e)、停止操作：工作台在移动中，松开[开进]或[开出]按钮，工作台停止。

3) 、单次操作工艺：

a)、按下双手按钮支架上的[滑块下降]开始按钮，滑块将按照设定好的参数动作。

4) 、连续操作工艺：

a)、按下[自动开始]按钮、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机及上下料装置将进行连续进行。

液压垫：

1)、液压垫的下底面与液压垫的柱塞杆连接，各液压垫前后面均安装有可调导轨，导轨安装位置、间隙易于操作，导轨采用稀油自动润滑。

2)、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机各液压垫的压力控制均可实现独立数显、数控及同步顶出，液压垫输出压力可在其参数范围内从公称力的20－100%进行无级设定，触摸屏实现压力、行程显示及输入调节，压力显示单位为吨（或10KN），控制和显示精度可达到0.1mm，保压时间可预置。

3)、液压垫行程检测采用位移传感器，具有慢速、快速顶出功能，并设有滑块下压至下死点持压时，液压垫先卸压。液压垫为单独驱动，具有通过位置指示器，可对范围内的各个位置进行调整，能准确地进行上升和下降，液压垫在顶出状态下，顶出动作可根据滑块的位置进行延迟。

一次冲压拉伸成型的火车门板

火车门板的应用

各部油缸：

1、4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机主缸为三缸或双缸或单缸结构，此结构可以使上横梁和滑块的受力均匀、变形小，滑块运行时更加平稳。可适应各种形状零件的加工。主缸缸体通过法兰与上横梁连接，活（柱）塞杆与滑块连接。

2、液压垫缸采用单缸或多缸缸结构，一字布置，此结构使液压垫受力均匀，以达到理想的拉伸效果。

3、各油缸缸体均采用优质碳素钢，以保证材质的均匀性。活（柱）塞杆采用优质碳素钢，经退火处理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞杆表面中频淬火处理。

4、主油缸和液压垫油缸主密封均采用进口材料密封元件，密封可靠，使用寿命长。

液压系统：

4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。本机主动力系统和油箱放在主机的顶部，可以使机器减少占地面积。

润滑系统：

4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机设备润滑采用稀油集中润滑系统，主要由电机、齿轮泵、溢流阀、压力表、分流阀及油箱等组成。启动机器时必须先启动润滑装置，否则主机不能工作。工作时各导轨的需油量可通过分流阀分别调整。并设有故障显示装置，如润滑装置出现堵塞等故障，则机器报警。

安全系统：

1、静止及急停按钮: 要求发生异常时按“静止”按钮，压机工作全部停止,按“急停”按钮,包括电机均停止运行。主机四角均设有紧急停止按钮。

2、超载保护：液压系统设有过载保护装置（安全阀），确保4000吨火车门板拉伸液压机_4000t火车车厢板成型液压机不会超载工作而损坏压机，当油压超过设定值（可调）时自动溢流排油。

3、液压支撑保险系统：滑块可在任意位置静止。

4、滑块上限位液压锁紧装置：需要时将滑块锁定于上限位位置，确保在检修和更换模具时操作安全。当滑块处于上限位时，按锁紧按钮，锁紧装置直接锁紧；滑块处于非上限位时，按锁紧按钮，滑块先回到上限位，然后锁紧装置锁紧。锁紧装置到位由行程开关发讯，与主机动作电气互锁，锁紧装置不解锁，滑块不能下压。

5、光电保护装置：机身前配有一组光电保护装置。
薄板拉伸工艺动作

拉伸液压机用途：

容器：

不锈钢铝、铜火锅、搪瓷浴槽、压力容器，不锈钢洗涤槽(水槽)、器皿、电饭、锅不锈钢内胆、铝内胆、

浴池等摩汽车行业零配件：

柴油机零配件、拖拉机、摩托车零配件、航天、航空表、船舶、汽车覆盖零件等

日常用具：

薄板拉伸、不锈钢杯、铝锅盖、不锈钢壶、紫铜勺、烧烤户外用品、碟子等

金属制品：

金属制品外壳、空调外壳、热水器外壳、取暖器拉伸、锅炉封头等

家具：五金家具拉伸、日用工业品拉伸、灯具外壳拉伸、燃气灶外壳、家用电器零件等。

目前山东威力重工设计生产有单动薄板拉伸液压机、双动薄板拉伸液压机、多顶杆液压垫拉伸液压机。。公司从100吨-5000吨均有设计制造经验，曾设计生产有不锈钢水箱板液压机、不锈钢灰斗车拉伸机、汽车覆盖件拉伸机、汽车纵梁液压机、汽车车身配件液压机、各种不锈钢制品拉伸机、金属拉伸机等。。采购定做欢迎来厂考察，或致电咨询张经理：18306370898（可加微信）
