200吨框架式液压机|伺服薄板拉伸机

产品名称：200吨框架式液压机|伺服薄板拉伸机
推荐度：

参数特点
关于液压机厂家
购买须知

咨询热线 : 18306370898

200吨框架式液压机|伺服薄板拉伸机适用于对机器零部件进行装配、拆卸、校直、压延、拉伸、折弯、冲孔等工作，真正实现一机多用；可用于校正变形工件、拆装圆柱锥形轴承、压装各种紧配件。采用的焊接技术，上下活动空间大，便于工件的压制，可预置工作压力，可配电子数码吨位显示，液压系统散热装置。独立可移动泵站，回程液控卸荷，可选装防护网。

山东威力重工机床有限公司具有独立承担各类大型、中小型、快速、数控、专用、成套、成线液压机的科研开发和制造能力。产品可采用数控技术进行比例控制、微动控制、同步控制、调频控制、PLC可编程序控制、触摸屏数显等，可对压力、速度、行程等相关参数进行设定和显示，实现人机对话，并可存贮多套产品模具和加工工艺，产品技术水平与同行业厂家同步。厂家直销热线：0632-5850029 18306370898（同微信）

200吨框架式液压机|伺服薄板拉伸机可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。

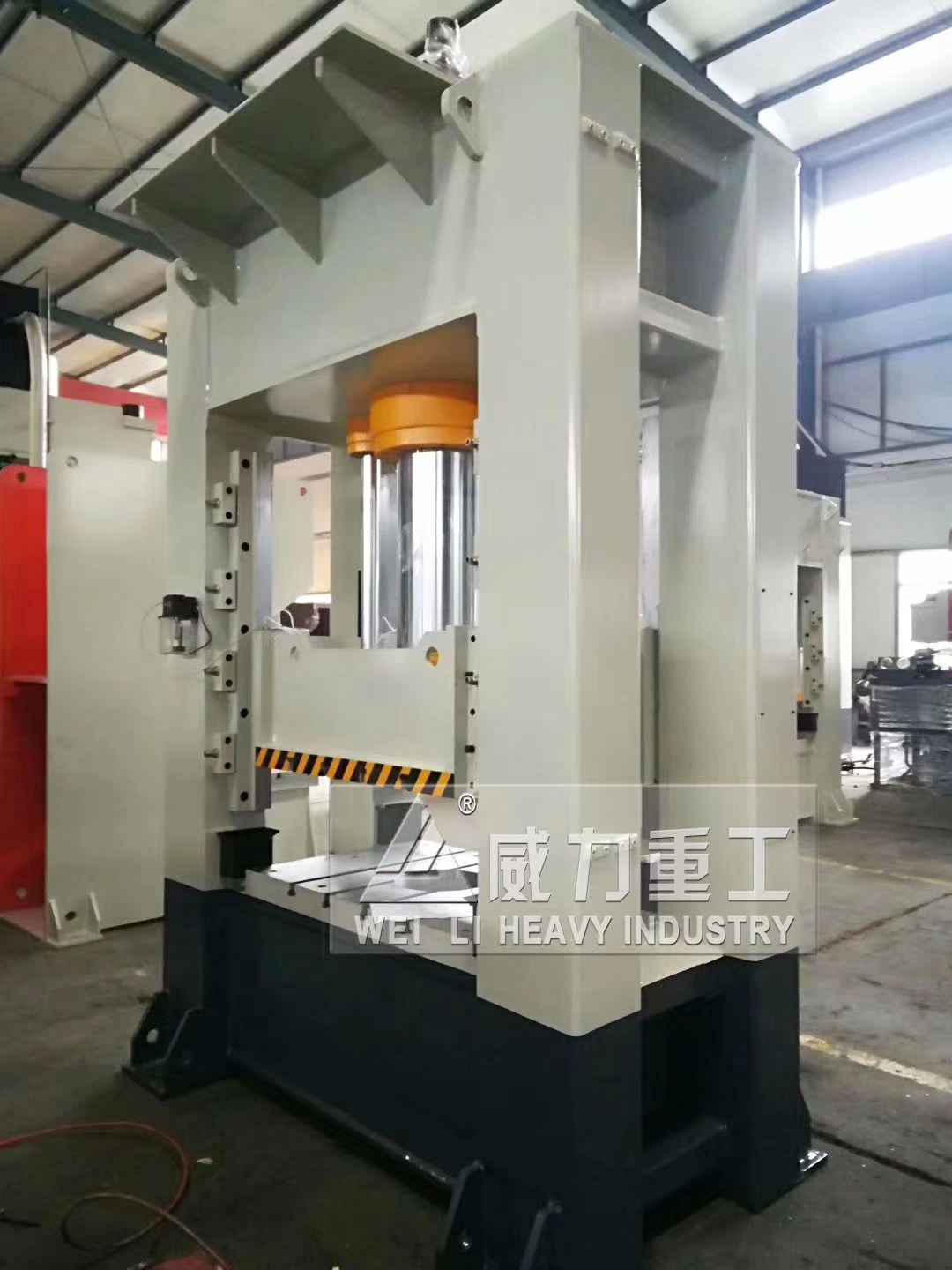

实拍效果

该系列200吨框架式液压机|伺服薄板拉伸机是我厂在总结国内外液压新技术成果的基础上结合行业特点开发的新系列机型,具有操作空间大,适应性好,性能可靠的特点,适用于机械、电器、汽车、造船、集装箱等行业。可实现折弯、成形、冲压等工序。该机采用PLC控制,可用按钮或脚踏进行操作，压力及行程可在规定范围内调节，操作较为简便。其结构采用双柱龙门布置形式，液压站置于机身之上，外形整齐美观。

200吨框架式液压机|伺服薄板拉伸机主要系统组成如下：

、液压机的主体机身，框架式液压机的机身一般采用整体框架式结构。整个机床的机身和滑块由钢块钢板焊接而成的结构组建而成；支柱内侧布置了数条可调直角八面导轨作为滑块的导向。框架式液压机机身结构的主要部件都由精钢焊接,焊后经过特殊处理，彻底消除了焊接应力；焊缝也经过精心打磨无焊渣流疤现象，再经抛丸处理以保证框架式液压机机身的稳固。

第二、液压机的心脏主油缸，框架式液压机的主油缸通过螺母安装固定在上横梁上。油缸采用优质碳素钢锻件，活塞杆表面经过特殊淬火处理，硬度在HRC45以上,以保证油缸的使用寿命；油缸内表经过强滚压工艺处理，以使液压油缸具备足够的强度和钢度。油缸关键部位的密封选用抗老化密封性能好的国标密封圈以保证框架式液压机的澎湃动力。

第三、液压机润滑系统，框架式液压机的滑块润滑装置均采用程控不回收自动润滑技术，供油量、供油时间，时间间隔，可根据框架液压机具体使用强度和使用环境进行科学设定，并可根据需要及时做出微调。

第四、液压机的润滑，框架式液压机润滑系统和主机动作设有互锁，只有润滑工作正常，主机才可以正常开动，当润滑系统出现故障，主机为了安全将自动锁死，以保证整套系统的安全运行。

随着科技的进步和机床制造工艺的成熟，我们相信未来的框架式液压机，精度会越来越高，操作会越来越便捷，可靠性也会越来越高。山东威力重工专业生产100吨框架式液压机，200吨框架式液压机......等几百种液压机产品。

产品用途

200吨框架式液压机|伺服薄板拉伸机适用领域：本机主要用于汽车、航空、航天、船舶、压力容器等行业的大型薄板覆盖件的拉伸、弯曲成型、也可作大型拉伸模具的试压、研配。山东威力重工框架式液压机应用范围：

200吨框架式液压机|伺服薄板拉伸机可选配附件：

◆单动反拉伸用液压垫
◆移动工作台
◆冲裁缓冲装置
◆光电保护装置换模用浮动
◆导轨和滚动拖架
◆模具快速夹紧机构
◆触摸式工业显示屏
◆位移、压力传感装置
◆打料装置（液压式或机械式）
◆润滑装置

200吨框架式液压机|伺服薄板拉伸机安装与试车：

1、安装：参考地基示意图（见附图）将地基打好后，将本机放置于打好的地基上，

将工作台校正水平，上紧地脚螺钉。然后可加油及连接电源线，检查正确后，即可试开机。

2、试车：

1)机器安装就位后，可将N46号液压油注入油箱中，油量应加至油标上限为好。（所需液压油用量约1000kg）

2)试车时，须在工作台与上梁之间放置一接触面积大于0.25m2垫块(约500×500)；高度应大于230mm，并且该垫块上下平面的平行度≤0.12mm的刚性垫块。(注意：未加垫块或未装模具时严禁试机)。

3)检查油路部分的管子是否全部接好并拧紧，电器部分连接妥当；这时可试启动电动机，并检查电机的转向(逆时针)是否正确(方法：按下油泵启动按钮，等电机转动后，立刻停止电机转动，这时即可观察到电机的转向是否正确)。

4)上述工作完毕机器一切正常后，方可正式启动电机。电机启动正常运转后，应检查行程开关、光电保护装置(电眼)是否正常和起保护作用，正常后，即可空载试机；按“下行点动”按钮，这时油缸顶出，活动横梁下行，松手即停；按点动上行按钮，活动横梁上行。这样反复多次点动运行后，机器动作应正常，运行平稳。

注：点动时的速度可以通过调节节流阀来设置。

5)点动一切正常后，可进行空载半自动试机，这时应将压力继电器调节杆调松到5MPa以下，按动“工作”按钮，使油缸自动下行，压制到压力后由压力继电器发讯，主机自动回程即完成一个工作循环。在试机时可反复试机，直至认为设备正常，无异常现象，即可进行负载试机。

6)负荷试车：在空载试机动作正常后，进行负荷试机，进行负荷试机时，应从低负荷逐渐加载至满负荷（即将压力继电器调整杆调松，然后从低压逐渐加至满栽，即压力表读数为25Pa为止），当压力表的读数为25Pa时主机产生的压力为315kN。

目前山东威力重工为客户定做生产的200吨框架式液压机已经到达客户现场进行生产调试工作，目前已经投入生产，下图是框架式液压机客户使用现场情况展示：

200吨框架式液压机客户现场

【买家使用安全须知：】

【保养及维护】

1．工作用油推荐采用32号、46号抗磨液压油。

2．油液进行严格过滤后才允许加入油箱。

3．工作油液每一年更换一次，其中次更换时间不应超过三个月；

4．滑块应经常注润滑油，立柱外表露面应经常保持清洁，每次工作前应先喷注机油。

5．在公称压力500T下集中载荷大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。

6．每半年校正检查一次压力表；

7．机器较长期停用，应将各加部位表面擦洗干净并涂以防锈油。

【安全操作事项】

1．不了解机器结构性能或操作程序者不应擅自开动机器；

2．机器在工作过程中，不应进行检修和调整模具；

3．当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因，设法排除，不得带病投入生产：

4．不得超载或超过大偏心距使用：

5．严禁超过滑块的大行程，模具闭合高度小不得小于600mm。

6．电气设备接地必须牢固可靠：

7．每天工作结束：将滑块放至下位置。

【200吨框架式液压机|伺服薄板拉伸机售后服务】：

自本厂出售产品因质量问题均享受三包政策，（人为操作或外力造成损伤、破坏不在保修范围内）一年免费维修，终身成本维修。电器部分保修期六个月，机械部分保壹年。附件不在保修范围内。

山东威力重工用心服务、品质至上、交货准时、价格合理一直是我们坚持的经营理念，同样的质量，我们的价格便宜；同样的价格，我们的质量更好。框架式液压机从零部件直到产品出厂，都逐一经过严格的控制和检验，雄厚的经济实力，的技术设备，完善的检测手段，务实的工作作风，以及优秀的全程管理，构筑了山东威力重工机床有限公司的优良品质和信誉。除此以外，公司还致力于铣床、钻床、冲床、刨床、锯床、液压机、剪板机、折弯机、数控车床、加工中心等重型机床设备生产与研发，获得多次荣誉称号。定做订购200吨框架式液压机欢迎到我公司实地考察选购。

框架式液压机厂家长房厂貌

山东威力重工在框架式液压机的加工生产上经验丰富，具有独立承担各类大型、中小型、快速、数控、专用、成套、成线液压机的科研开发和制造能力。产品可采用数控技术进行比例控制、微动控制、同步控制、调频控制、PLC可编程序控制、触摸屏数显等，可对压力、速度、行程等相关参数进行设定和显示，实现人机对话，并可存贮多套产品模具和加工工艺，产品技术水平与同行业厂家同步。
