400吨液压机是液压机系列的一种，根据其结构分为400吨单住液压机、400吨四柱液压机、400吨龙门液压机、400吨卧式压力机等。其中400吨四柱液压机分为400吨三梁四柱液压机、400吨四梁四柱液压机、400吨二梁四柱液压机等。根据其用途又分为400吨校正校直液压机、400吨拉伸液压机、400吨粉末成型液压机、400吨冷压成型液压机、400吨热锻液压机、400吨冲孔落料液压机、400吨折边液压机、400吨复合材料模压成型液压机、400吨汽车配件液压机等等。以上设备山东威力重工机床有限公司均可为客户设计定做生产，400吨四柱液压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲、等等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。

除此以外，400吨液压机_400吨四柱液压机_伺服400T油压机厂家山东威力重工还可设计定做100吨-5000吨液压机设备，不同结构、吨位液压机设备按需设计定做，尽可能满足客户的工艺需求。该设备是公司自主研发生产设计的，设备由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。采购定做400吨液压机设备，选择正规厂家购买，能够确保机器设备的质量与售后服务，这里推荐山东威力重工，了解更多，联系公司张经理：18306370898（可加微信）

400吨液压机_400吨四柱液压机_伺服400T油压机技术参数：

YW32系列三梁四柱液压机
项目	400T
液体压力Mpa	25
滑块有效行程mm	800
最大开口高度mm	1250
工作台有效面积	1260*1160
空程下降速度mm/s	120
压制速度mm/s	5-12
回程速度mm/s	90
电机功率KW	45
顶出力t	630
顶出行程mm	300

标准400吨三梁四柱液压机的工作台面为800x800mm，1000x1000mm，1260x1160mm，所需要400吨液压机的工作台面大小、开口、行程，公司会根据产品的需要设计定做。

400吨液压机_400吨四柱液压机_伺服400T油压机厂家设计方案：

1、液压机名称、数量400kN

2、机器用途、工作条件本机主要用于冲孔、落料、浅拉伸、弯曲、翻边、成型等工艺。

3、400吨液压机_400吨四柱液压机_伺服400T油压机使用条件：工作环境温度： -5℃～40℃ ，动力电源：三相四线制380V，电压波动范围 380V±10％，液压系统使用介质：抗磨液压油YB-N46

4、机器结构和功能：

4.1 、400吨液压机_400吨四柱液压机_伺服400T油压机由主机、液压传动系统、电气控制系统和润滑系统组成。

4.2 、操作方式设有调整、手动、半自动三种操作方式。操作方式由转换开关进行选择，按钮集中控制。

4.3、400吨液压机_400吨四柱液压机_伺服400T油压机机身为三梁四柱式结构，滑块导向为立柱圆柱面导向，导套为对开导套以利于维护。立柱为四螺母结构，以便于机身预，三梁为钢板焊接件。

4.4 、400吨液压机_400吨四柱液压机_伺服400T油压机滑块为上传动单缸加压结构形式。

4.5 、液压系统主控制系统采用二通插装阀集成系统。

4.6 、液压系统主油泵采用YCY14-1B 恒功率轴向柱塞泵，冷却过滤选用CB-B 齿轮泵。

4.7 、电气控制系统采用日本欧姆龙公司的PLC 可编程控制器控制。

4.8 、滑块主油缸采用活塞式油缸，油缸密封选用原装进口 U 形密封圈密封。
4.9、400吨液压机_400吨四柱液压机_伺服400T油压机动力系统放置于地面上，电气箱放置在地面上，操作箱放置在机器右前部。

4.10 、液压系统设有油位指示、油液冷却和过滤系统，油液冷却选用风冷却或水冷却两种（根据客客选用而定）。

4.11 、滑块导套润滑采用稀油集中润滑。

4.12 、400吨液压机_400吨四柱液压机_伺服400T油压机滑块、顶出油缸行程控制均采用接近开关控制。

5、400吨液压机_400吨四柱液压机_伺服400T油压机主要构成液压机主要由主机、液压系统、电气控制系统、安全防护系统及其它辅助部件组成。

5.1、主机：400吨液压机_400吨四柱液压机_伺服400T油压机机身为三梁四柱结构，由上梁、滑动梁、工作台、立柱、锁母、导套等组成。

5.1.1 、上梁：焊接件，Q235 钢板焊接而成，焊后退火消除应力。

5.1.2、工作台：焊接件，Q235钢板焊接而成，焊接后经人工时效，消除内应力，工作台上平面加工有 T 型槽，用以固定模具。

5.1.3、滑动梁：焊接件，Q235 钢板焊接而成，焊接后经人工时效，消除内应力。滑动梁四角立柱孔内装有导套导向，下平面加工有T 型槽以固定模具，上平面与主缸相连。

5.1.4、立柱：材料为 45＃钢锻打，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理导向部分表面淬火处理并磨削加工，提高表面精度、耐磨性及较强的抗偏载能力。

5.1.5、锁母：材料为45#锻钢，每根立柱需用4 件，螺纹与立柱相配。

5.1.6 、导套：导套安装在滑块立柱孔中，为对开式以便于维护，导套内加工有润滑槽，并安装有防尘圈。

5.1.7、主油缸：400吨液压机_400吨四柱液压机_伺服400T油压机主油缸为活塞式油缸，缸体通过法兰与上梁连接，活塞杆与滑块连接，活塞杆表面淬火并经磨削加工提高其表面精度及耐磨性。油缸密封选用进口 U 形密封圈密封，密封可靠，使用寿命长。

5.1.8、动力系统：液压系统中的主油泵采用25YCY14-1B 恒功率变量泵，该泵结构先进，性能优越。 400吨液压机_400吨四柱液压机_伺服400T油压机液压系统中阀块采用二通插装阀块，高度集成，减少管路。二通插装阀具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强，使用维护方便，寿命长等优点。

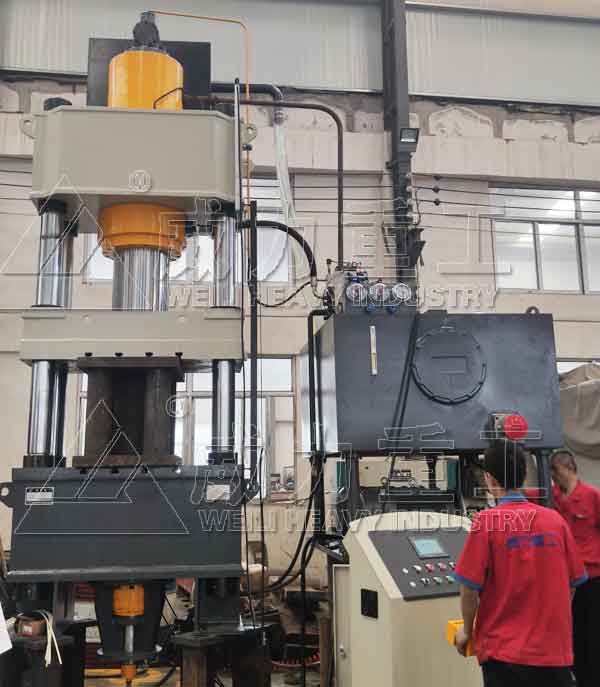

400吨哑铃成型液压机

5.1.9、充液阀：充液阀选用常闭式充液阀，该阀为标准产品，性能优良可靠。
5.1.10 、管路液压系统高压管路采用法兰连接，防止管路泄漏，管路安装时要进行酸洗钝化处理。

5.1.11、油箱：油箱为钢板焊接结构，其上安装有油位指示计，可对油位进行显示，油箱安装时要进行酸洗、钝化和防锈处理。

5.1.12、液压站置于设备的上部，设备结构紧凑、外型美观。并装有安全围栏。
5.1.13 、压力显示装置。400吨液压机_400吨四柱液压机_伺服400T油压机压力显示采用压力表显示。

5.1.14、400吨液压机_400吨四柱液压机_伺服400T油压机工作台侧面预留两组液压回路及油管接口，与模具工程缸连接。
5.1.15、电气控制系统电气控制系统分为动力系统和控制系统两部分动力部分包括控制总电源，各个电动机的启停及保护开关等，大电动机的启动均采用降压起动，电源采用三相四线制。控制部分包括控制箱和移动操作台，控制箱可根据客户要求安装有 PLC 可编程序控制系统，可完成对该机全部动作的控制，移动操作台作台可完成该机的全部动作的操作，设有400吨液压机_400吨四柱液压机_伺服400T油压机各部分动作的操作按钮，功能转换开关，各个电机的启停按钮及各部分的报警，监视指示灯等。电气控制箱内设置有照明灯和通风换气装置，电气控制箱具有良好的密封性，能有效的防止灰尘侵入。

5.1.16、润滑系统滑块润滑采用稀油集中润滑，润滑系统采用国内外知名产品。
