本机为专门为马来西亚客户定做的一台出口设备，需要一台315吨框架式液压机、一台200吨四柱液压机，用于冲压生产空调外机支架，配送料机可完成自动化生产，空调外机支架一般根据空调尺寸的不同，选用不同吨位的液压机设备，山东威力重工都可为客户提供定做不同吨位、结构的空调支架液压机设备。空调支架材质有多种，一般使用的有普通角钢、防锈性能高的镀锌板和不锈钢材质，一般多先用不锈钢材质，其生产工艺包括冲孔、落料、压型、折弯等工艺。。公司可为客户提供自动化生产线设备，包括空调支架冲压模具，冲压液压机设备，都是自己设计研发生产，满足客户的不同生产工艺。。采购定做空调支架液压机、空调外机支架冲压生产线设备，欢迎来公司实地考察，或电话咨询张经理：18306370898（可加微信）

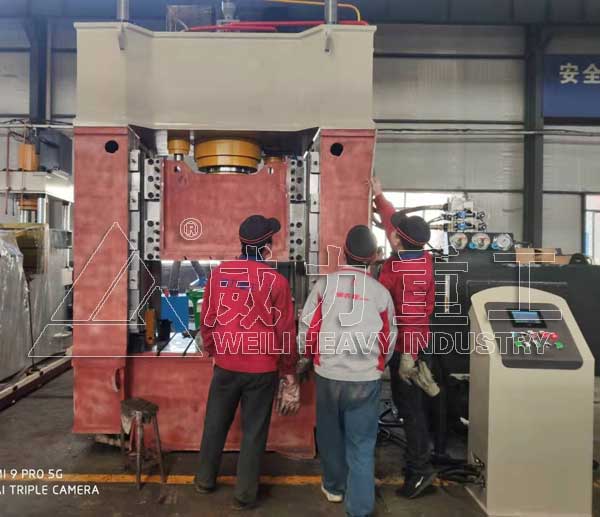

315吨空调支架冲压液压机

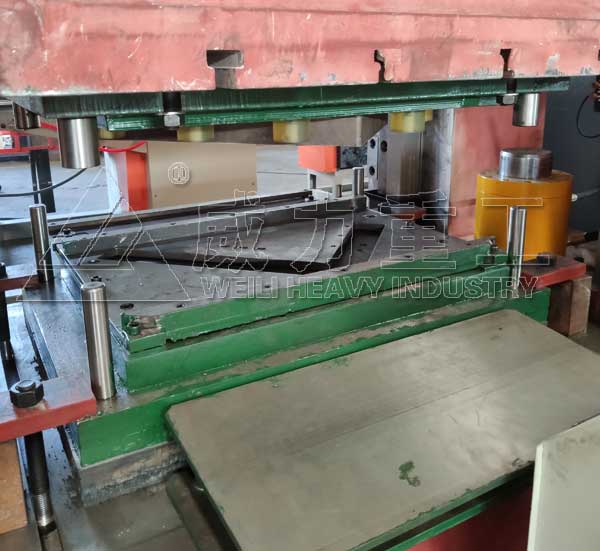

落料是在板材上冲下一块作为毛坯用的冲件；四柱液压机要完成板材的落料还要依靠落料模具，落料模具可以做成复合模，冷冲压的！在同一个工位完成落料与冲孔，模具中有凸模、凹模和凸凹模！315吨框式空调支架液压机采用框架式结构设计，八面导轨精度高，配自动送料装置完成自动化加工生产，效果高，精度高、速度快，是目前未来加工生产的趋势。

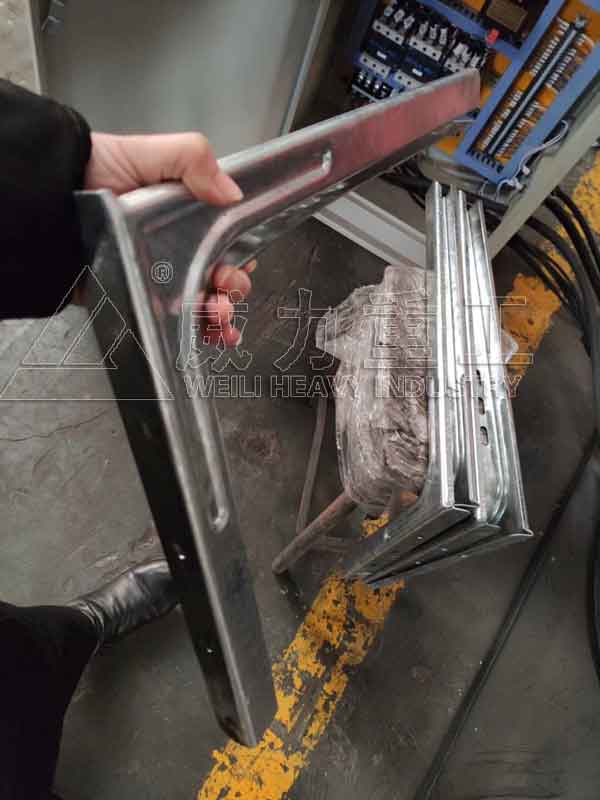

315吨空调外机支架冲压液压机

设计特点：

1、空调支架成型液压机_315吨空调外机支架冲压压力机设有快速油缸，结构简单、动作灵敏可靠、操作安全方便，可实现点动调整和半自动工作两种操作方式。半自动工作中，活动工作台可完成快速下行、慢速靠模、加压、自动回程和回程停止整个工作循环。生产效率高，模具使用寿命长，能耗低。采用导轨导向，保证压制精度。

2、液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点，液压集成系统采用独立控制单元。

3、独立的电气控制系统，工作可靠，动作直观，维护方便。

4、空调支架成型液压机_315吨空调外机支架冲压压力机采用按钮集中控制，具有调整、手动和半自动三种操作方式。

5、通过操作面板选择，可实现定程、定压两种成型工艺，并具有保压延时等功能。

6、四角八面导轨，导向精度高，抗偏载能力强，并采用集中润滑。

7、滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

8、315吨框架式液压机机身采用计算机优化设计，为钢板焊接框架式结构，并经回火时效处理，精度保持性好。

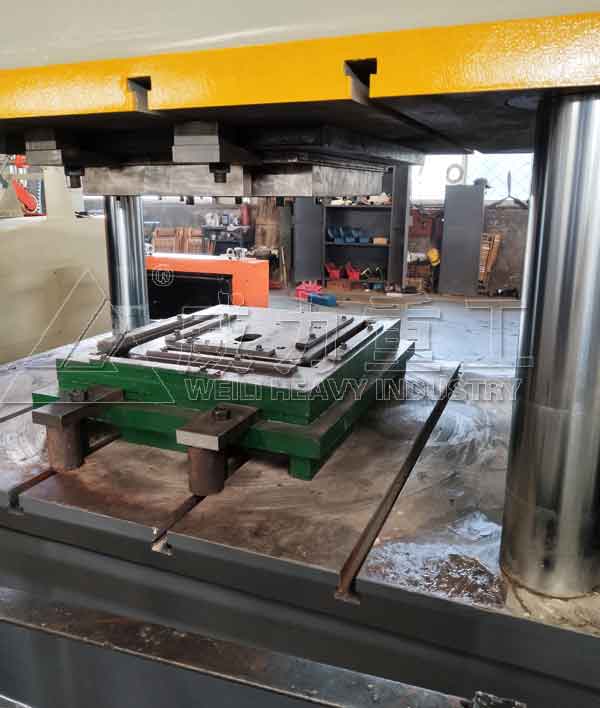

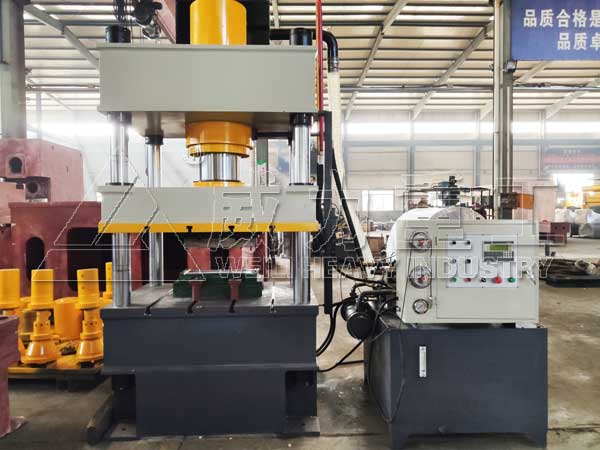

200吨空调外机支架冲压压力机

设备构成：

　　空调支架成型液压机_315吨空调外机支架冲压压力机主要由主机、液压系统、电气控制系统、安全防护系统及其它辅助部件组成。

　　1、空调支架成型液压机_315吨空调外机支架冲压压力机主机由上梁、滑块、底座、工作台面、立柱、拉杆、油缸、锁母等组成，采用预应力组合框架结构，底座、立柱、上梁通过拉杆、锁母预紧构成组合框架;立柱内侧布置四条可调斜楔式四角八面导轨作为滑块的导向，导轨伉偏载能力强、精度高、保持性好;主油缸布置在上梁内，机身采用钢板焊接结构，焊后进行消除应力的时效处理，机身预紧采用液压螺母预紧。

　　上梁：焊接件，用Q23—5A钢板焊接，焊接后时效处理，上梁与立柱之间的方键定位;

　　立柱：焊接件，Q23—5A钢焊接和焊接，采用二氧化碳气体保护焊，时效处理，在柱底通过定位键和上横梁，底座精确定位，保证机器装配精度，柱内装设4个可调导轨的PED;

　　底座：焊接件，用Q23—5A钢板焊接，焊接时效处理，底座上设有垫板，底座和立柱均采用方键定位;

　　滑块：焊接件、滑块和柱塞筒焊接在一起，柱塞缸体与Q23—5钢板焊接，焊接时效处理后消除应力，滑块置于机身中部，上平面与主油缸连接，滑块下部用T形槽加工，滑块上设有楔形四个角度和八个可调导轨的侧面，以确保滑块的导向精度。导向板采用锡青铜材料，导轨间隙可调，导向精度高，抗承载能力强，刚性好，精度高。

　　工作台面：铸件，T型槽用于将模具固定在工作台面上，工作平台面用螺钉固定在底座上。

　　拉杆：材料为45μm锻钢，经正火处理，杆的45端用直齿螺纹加工;

　　锁母：材料为35μm锻钢，螺纹为45度螺旋齿螺纹，配合杆螺纹，锁紧机身;

　　油缸：油缸分为主油缸和推拉缸，通过法兰、螺母固定在上横梁内，活塞杆表面镀铬。活塞缸密封采用V形密封，密封可靠，使用寿命长;

　　安全螺栓：安全螺栓是一种机械式安全螺栓，当滑块置于上部，检修和更换模具时，可保证滑块不下滑，以确保人和机器的安全。

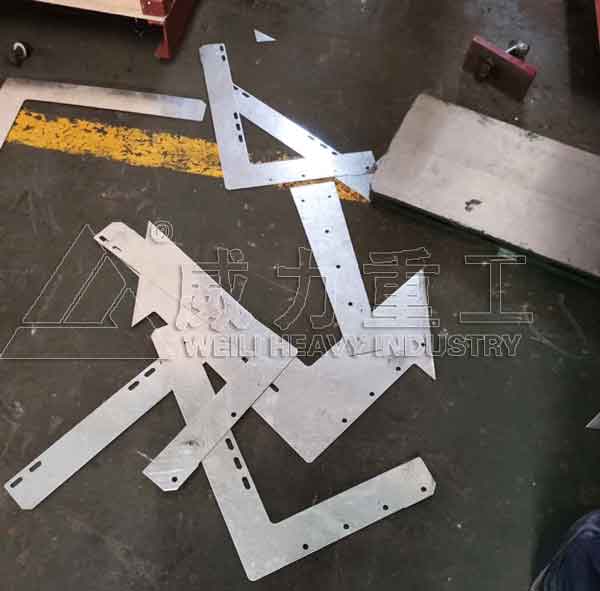

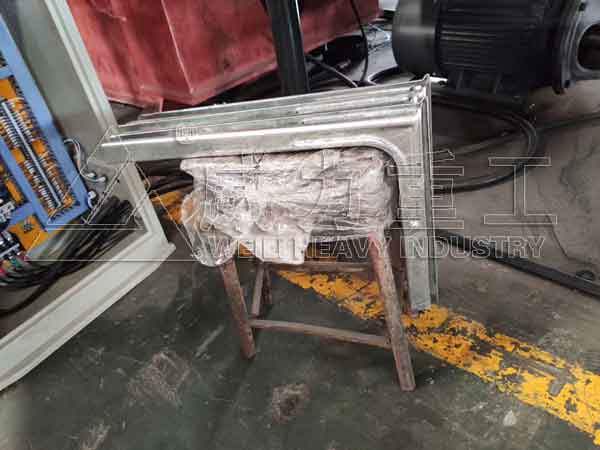

空调支架生产现场

2、液压泵站由油箱、阀块、泵组、冷过滤系统、液位计、压力表和管路系统等组成,借助于电气系统的控制，完成空调支架成型液压机_315吨空调外机支架冲压压力机各种动作的控制。

　　阀块和油泵：油泵采用柱塞泵，结构先进，性能优越，阀块采用两通式缸体，高度集成，减少管路。阀块由泵安全泄压阀块、主缸阀块和缓冲阀块组成。该阀块具有液压安全保护回路，动作联锁，确保人机安全，具有结构紧凑、响应快、泄漏小、动作灵敏可靠、流量大、抗污染能力强等优点。性能好，使用维护方便，寿命长。

　　充液阀：充液阀采用常闭式液体充液阀，是一种性能优良、性能可靠的标准产品;

　　冷却系统：液压系统中设置了强制水冷却过滤器系统，以保持系统的清洁度，并保持液体温度在液压系统允许的温度范围内;

　　管路：高压油管由法兰连接，为防止管道泄漏，管道安装应进行酸洗钝化处理;

　　油箱：油箱是钢板焊接结构，其上安装有油位指示器，油箱安装时应酸洗、钝化、防锈处理;

　　压力表：压力表显示系统压力。

3、电气系统由配电柜、PLC可编程控制器、电器元件等组成;

　　空调支架成型液压机_315吨空调外机支架冲压压力机电气控制系统分为电力系统和控制系统两部分，包括总电源的控制、各电动机的启动和停止以及保护开关。大电机起动采用降压起动，电源采用三相四线制、AC380V和50Hz，控制部分包括控制箱和移动操作台，控制箱上安装有PLC可编程控制系统，C完成对机器的所有运动的控制。操作台可以完成机器的所有动作的操作。操作台上设有空调支架成型液压机_315吨空调外机支架冲压压力机各部分的操作按钮、电源转换开关、各电机的启动和停止。按钮及各部分报警、监控灯、双手按压按钮、返回和紧急停止按钮。电控箱装有照明通风换气装置，电控箱具有良好的密封性能，能有效地防止粉尘侵入，控制装置由知名品牌PLC PLC控制，位移控制D的滑动控制。由非接触式行程开关控制。工作方式：调整、手动、半自动三种操作方式。控制方式有两种：恒压抑制和固定范围抑制。

　　4、换模装置：空调支架成型液压机_315吨空调外机支架冲压压力机内有浮动换模轨道、机外换模支架，可快速轻松更换模具;

　　5、润滑系统：可自动对立柱加注润滑油，保证立柱表面光滑，不磨损不生锈;

　　6、修理平台由梯子、平台、护栏等构成，方面设备的维修保养，提高安全性;

　　7、随机附件包括：地脚螺栓、调整垫铁、安装工具、O型圈等;

　　8、使用说明书：空调支架成型液压机_315吨空调外机支架冲压压力机操作使用说明、合格证、油泵使用说明书、阀块外形图等，使用说明书中包括液压原理图、电气原理图、基础图、地基图等。

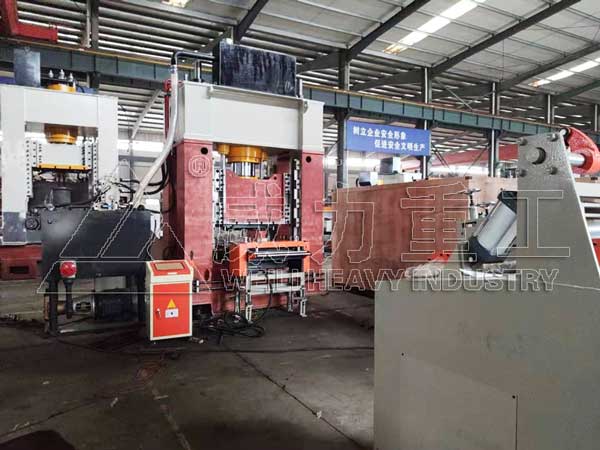

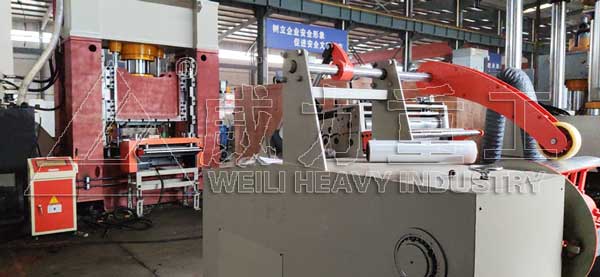

315吨空调支架液压机配自动化生产线

如何采购合适的空调支架成型液压机_315吨空调外机支架冲压压力机设备？

1、液压机类型选择液压机类型多样，刚度、精度及用途各不相同，应根据生产工艺性质、批量、模具情况、精度要求等合理选择。一般生产批量较大且多为中小制件的可选用操作方便、生产效率高的曲柄液压机；如果是生产洗衣桶这样深拉伸件则选用拉伸用的液压机。

2、据自己实际需要，确定购买规格，应遵循以下原则：

①用户要弄清楚企业加工工件是什么，对液压机是不是有特殊要求？同时留有一定余量，考虑扩大企业规模后需求。

②空调支架成型液压机_315吨空调外机支架冲压压力机的公称压力必须大于冲压工艺力。但对工作行程较长的工序，不仅仅是只要满足工艺力的大小就可以了，同时考虑满足其工作负荷曲线才行。

③空调支架成型液压机_315吨空调外机支架冲压压力机的行程次数应符合生产率的要求。

④空调支架成型液压机_315吨空调外机支架冲压压力机滑块行程应满足制件在高度上能获得所需尺寸，并在冲压工序完成后能顺利地从模具上取出来。对于拉伸件，则行程应在制件高度两倍以上。液压机的闭合高度、工作台面尺寸、滑块尺寸、模柄孔尺寸等都要能满足模具的正确安装要求，对于曲柄压力机，模具的闭合高度应在压力机的大装模高度与小装模高度之间。工作台尺寸一般应大于模具下模座50-70mm（单边），以便于安装，垫板孔径应大于制件或废料投影尺寸，以便于漏料模柄尺寸应与模柄孔尺寸相符。
