500吨快速锻造液压机(万向节热锻成型设备)

产品名称：500吨快速锻造液压机(万向节热锻成型设备)
推荐度：

参数特点
关于液压机厂家
购买须知

咨询热线 : 18306370898

本机为500吨框架式结构快速锻造液压机，客户定做主要用于热镦锻万向节叉、万向节轴承等。锻压速度比较快，又称快锻机，压力为500～3000吨,但以1000～2000吨为多。每分钟锻压次数可达 80～120次。液压系统部件的动作灵敏、快速。液压机通过计算机控制活动横梁的压下量与行程，同时也将液压机与操作车连锁操纵。锻压过程控制，生产坯料尺寸精度可达±1～2mm。了解更多，采购咨询销售张经理：18306370898（可加微信）

性能特点：

1、快速锻造液压机是实现自由锻生产精密化和快速化的压力加工设备。采用大流量比例电磁阀和计算机技术，实现了液压机的闭环控制和实时监测，针对液压机连续重复打击的工作特点，提出了智能重复学习比例 -积分 -微分 ( PID)控制器，实现对液压机位移的自动补偿，提高自由锻件的精度。实际运行结果表明，该机的控制系统可靠、打击次数多、精度高、震动小。

2、框架结构，高刚性和高强度，滑块四角八面导轨，调整精度高，稳定性好，抗偏载能力强；计算机优化设计；液压系统采用二通插装阀集成控制，防渗漏法兰管路系统，减少渗漏点；具有调整、手动、半自动三种工艺规范和定程、定压两种控制方式；顶出缸可实现顶起、不顶起二种工艺动作。

电气控制系统有三种选择：

　　1、常规配置：PLC电气控制系统，开环控制；压力表显示压力，行程开关控制位移。

　　2、数控系统：PLC电气控制系统；闭环控制；压力传感器、比例压力阀控制压力；位移传感器控制位移；触摸屏显示、设定压力、位移等参数；工艺程序可按用户要求设定，动作灵敏可靠；人机对话，对液压机压力、位移等参数可随机更改调整。

　　3、伺服控制系统：伺服电机、驱动器、编码器、双联定量泵组合代替异步电机恒功率组合和比例压力阀；闭环控制；通过压力设定控制电机转速、通过编码器、位移传感器控制位移，实现对液压机压力、位移、速度等参数的更精确控制；人机对话，高度柔性工作，对工作流程、各种参数（压力、位移、速度等）按需快速编程控制。

可选附件：

·移动工作台·冲裁缓冲装置·光幕安全保护装置·油冷却装置·位移传感装置·触摸式工业显示屏·打料装置（液压式或机械式）·模具快速夹紧机构·模具保护装置·PLC·导轨润滑装置。

500吨框架式伺服快速锻造液压机

技术参数：（仅供参考）

型号			500吨框架液压机
公称力			5000
回程力			800
液体工作压力			25
行程			1200
开口			2000
工作台有效尺寸		左右	1000
工作台有效尺寸		前后	3000
活动横梁移动速度		空程	300
		工作	50
		回程	300
锻造次数		常锻
锻造次数		快锻
电机功率			3×90
选配部分	移动工作台	尺寸	\
		行程	\
		作用力	\
	横向移砧装置	尺寸	3000×600
		行程	2000
		作用力	250
可锻大钢锭		拔长	2
可锻大钢锭		镦粗	1

产品展示：

500吨框架式锻造液压机

框架式快速锻造液压机客户车间调试

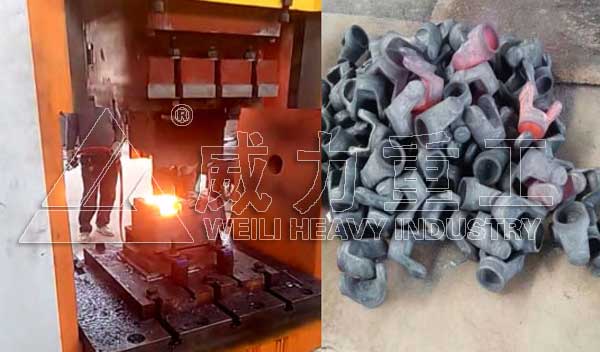

锻造成型的万向节叉

锻造成型万向节毛坯

客户锻造使用现场

快速锻造液压机设计生产过程：

（1）拟定液压机液压液压原理图。

（2）完成液压机油缸的设计。

（3）完成液压机液压站的设计。

（4）对液压系统进行校核设计

（5）完成对液压机整体三维建模设计

（6）设计图稿交于车间下订单生产

500吨快速锻造液压机使用注意事项：

1、需要常常查验快速锻造液压机油箱里液面的高度，液面的高度需要要保持在液位计的中间。在极低油位时吸油管口和回油管口也需要要保持在液位以内，同时必须用挡板分隔。

2、要防止快速锻造液压机系统内的各类压力低于大气压力，同时也得用良好的封密设备，没用的快速锻造液压机密封装置要立刻更换，管接头和各种接合面处的螺丝都应当要扭紧，和按时地清理入口的滤油器。

3、在500吨快速锻造液压机(万向节热锻成型设备)液压缸的上部应当要设定减压阀，能够排出液压油缸和系统内的气体。

锻造过程应注意的地方

1、锻造加工过程包括：将材料切割成所需尺寸、加热、锻造、热处理、清理和检验。在小型人工锻造中，所有这些操作都由数名锻工上手和下手在狭小场所内进行。暴露于相同的有害环境和职业性危害中；在大型锻造车间，危害随工作岗位的不同而各异。

2、工人们同时暴露于高温空气和热辐射下，导致热量在体内积累，热量加上代谢的热量，会造成散热失调和病理变化。8小时劳动的排汗量将随小气体环境、体力消耗以及热适应性程度的不同而异一般在1.5~5升之间，或甚至更高。在较小锻造车间或离热源较远处，贝哈二氏热应激指数通常为55~95；但在大型锻造车间，靠近加热炉或落锤机的工作点可能高达150~190。易引起缺盐和热痉挛。在寒冷季节，暴露于小气候环境的变化中可能在一定程度上促进其适应性，但迅速而过于频繁的变化，可能构成对健康的危害。

热锻液压机部分成功案例

快速锻造液压机是能够完成各种自由锻造工艺的锻造设备，是锻造行业使用广泛的设备之一。山东威力重工可设计生产400吨、500吨、630吨、800T、1600T、2000T、2500T、3150T、4000T、5000T等系列规格的锻造液压机。采购500吨快速锻造液压机(万向节热锻成型设备)咨询张经理：18306370898（可加微信）
